Proč je pro vysokonapěťové automobilové vstřikovací formy pro kabelové svazky kritická přímost kolíků a tolerance polohy?

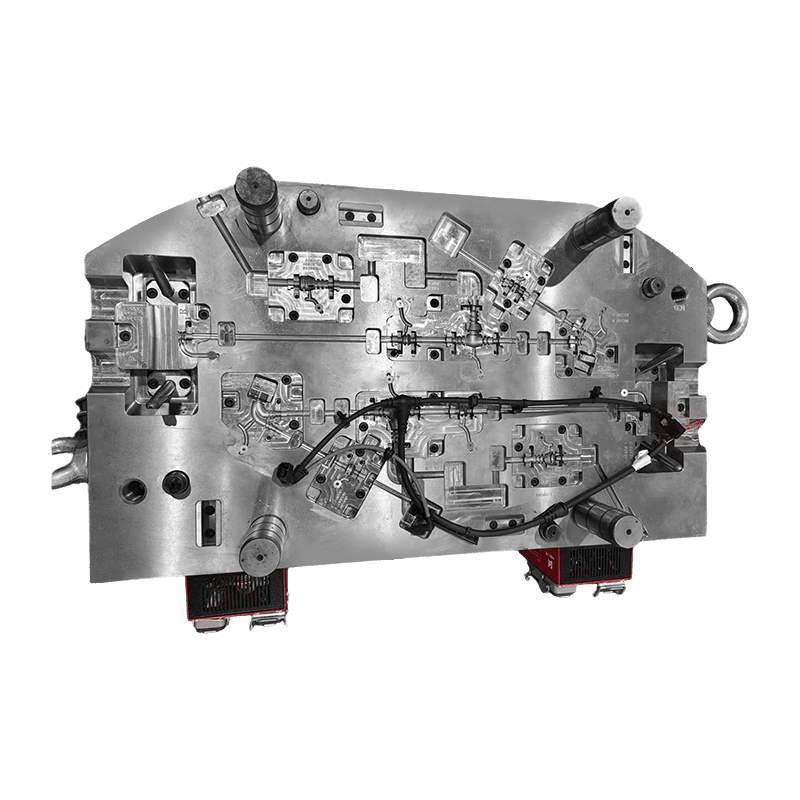

Ve vysokonapěťových konektorech automobilových kabelových svazků (např. pro baterie elektrických vozidel, nabíjecí rozhraní nebo jednotky pro distribuci energie), kolíková přímost a tolerance polohy patří mezi nejkritičtější kvalitativní charakteristiky. Během vstřikování je roztavený plast (typicky PA66, PBT nebo LCP) vstřikován při vysokém tlaku (až 1 500–2 000 bar) a teplotě (250–320 °C), což může snadno deformovat nebo přemístit nepodporované kolíky. Jakákoli odchylka nad povolenými limity vede k funkčním poruchám, jako je špatný elektrický kontakt, tepelný únik nebo odmítnutí sestavy.
1. Proč jsou tyto tolerance kritické
| Kritický faktor | Důsledek špatné přímosti/pozice | Funkční riziko |
|---|---|---|
| Odchylka přímosti čepu | Ohnuté kolíky nemohou zcela zapadnout do krytu protikusu konektoru. | Zvýšený přechodový odpor → přehřátí → nebezpečí požáru ve vysokonapěťových (800V) systémech. |
| Chyba tolerance polohy | Nesoulad rozteče (např. z 2,54 mm ± 0,05 mm se stane 2,54 mm ± 0,15 mm). | Zkrat mezi sousedními kolíky nebo přerušený obvod kvůli nespárování. |
| Kombinovaný efekt | Síla zasunutí > 75N (typická specifikace ≤ 45N) a potenciální poškození protilehlých svorek. | Zastavení montážní linky, přepracování nebo porucha pole při vibracích (např. jízda EV). |
2. Typické požadavky na toleranci forem pro vysokonapěťové kabelové svazky
| Typ kolíku / Použití | Přímost kolíku (na délku 25 mm) | Tolerance polohy (skutečná poloha) | Vyžaduje se stupeň formy | Metoda inspekce |
|---|---|---|---|---|
| Vysokonapěťové napájecí kolíky (průměr 2,8 mm – 6,0 mm) | ≤ 0,05 mm | ≤ 0,05 mm | Přesnost (IATF16949 stupeň 1) | CMM nebo systém vidění |
| Signální kolíky (průměr 0,64 mm – 1,0 mm) | ≤ 0,03 mm | ≤ 0,04 mm | Ultra-přesnost | Laserový mikrometr GO/NO-GO měřidlo |
| Stínící/uzemňovací kolíky (ploché nebo kulaté) | ≤ 0,08 mm | ≤ 0,10 mm | Obchodní přesnost | Pole měřidel pinů |
Poznámka: Hodnoty založené na typických zákaznických specifikacích (např. TE Connectivity, Molex a čínské EV OEM) a výrobní kapacitě ve Fanze T&M (Jiashan) Co., Ltd.
3. Jak Fanze T&M (Jiashan) Co., Ltd. dosahuje a ověřuje tolerance pinů
- Přesný design formy : Použití přidržovací desky čepů (pouzdra) s tvrdostí HRC 58–62 a tolerancí broušeného otvoru H6 (např. 0,008/–0 mm) pro omezení kolíků během vstřikování.
- Podpora bočního tahu / posuvníku : U dlouhých čepů (poměr L/D > 8) zabraňují mezilehlé jezdce podpěry vychýlení při vstřikovacím tlaku.
- Nízkotlaké / vysokorychlostní profilování vstřikování : Počáteční plnění při 60% rychlosti a 70% tlaku, aby se snížilo ohýbání kolíků, poté balení při 90% tlaku po stabilizaci kolíků.
- 100% kontrola : Automatizovaný systém vidění (přesnost ±0,005 mm) kontroluje polohu kolíku a přímost po každém cyklu pro kritické vysokonapěťové formy.
4. Nejčastější dotazy
FAQ 1: Co se stane, když selže přímost kolíku po formování? Dá se to napravit?
A: Narovnání ohnutých pinů ve vysokonapěťových konektorech je není dovoleno protože tváření za studena zavádí zbytkové napětí a mikrotrhliny, které mohou vést k selhání při tepelném cyklování (např. -40 °C až 125 °C). Jediným řešením je část odmítnout. Fanze T&M (Jiashan) Co., Ltd. takovýmto poruchám předchází používáním jezdce ochrany kolíků a profilování vstřikování na svých německých a japonských vstřikovacích lisech. pro vstřikovací forma pro automobilový kabelový svazek řešení, společnost garantuje Cpk ≥ 1,33 pro tolerance polohy kolíku na základě požadavků IATF16949.
FAQ 2: Jaké materiály jsou nejnáročnější pro přímost kolíků a jak s nimi zachází společnost Fanze T&M (Jiashan) Co., Ltd.
A: Vysoce viskózní nebo vysoce krystalické materiály jako nevyplněný PA66 a LCP jsou nejnáročnější, protože vyžadují vysoký vstřikovací tlak (až 2 000 bar) a rychle tuhnou. Fanze T&M (Jiashan) Co., Ltd. používá:
- Analýza toku formy předvídat vychýlení kolíku a optimalizovat umístění brány.
- Vyvážené uspořádání s více dutinami pro vyrovnání tlaku na všechny kolíky.
- Horký vtok s ventilovými šoupátky ke snížení špičkového tlaku o 20–30 %.
Společnost úspěšně dodala formy pro kabelové svazky PA66 30%GF pro nabíjecí stanice ABB a projekt konektoru baterie EV pro SAIC.
FAQ 3: Může společnost Fanze T&M (Jiashan) Co., Ltd. poskytnout údaje o validaci formy pro polohu čepu a přímost?
A: Ano. Společnost Fanze T&M (Jiashan) Co., Ltd. byla založena v roce 2005 a specializuje se na přesné vstřikovací formy a vstřikovací díly. Společnost se v roce 2016 přestěhovala do parku Guigu v okrese Jiashan s užitnou plochou 14 000 m² a asi 100 zaměstnanci. Vlastní dovážené CNC, EDM, pomaloběžné drátové řezací stroje a vysoce výkonná vstřikovací zařízení z Japonska a Německa. Společnost má certifikaci IATF16949 a dodává produkty společnostem British Land Rover, Triumph Motorcycles, Changan a Japanese Tiger Electric.
Pro každou formu pro vysokonapěťové kabelové svazky společnost poskytuje:
- Kontrola prvního článku (FAI) zprávu s daty CMM pro každou dutinu kolíku.
- Studie způsobilosti procesu (Cpk) na základě 300 po sobě jdoucích výstřelů.
- Monitorování opotřebení čepů po každých 50 000 cyklech (vyměnitelné vložky čepů).
Společnost dodržuje politiku kvality "přesnost, vysoká účinnost, kvalita odlitku" a has won high praise from customers worldwide.
