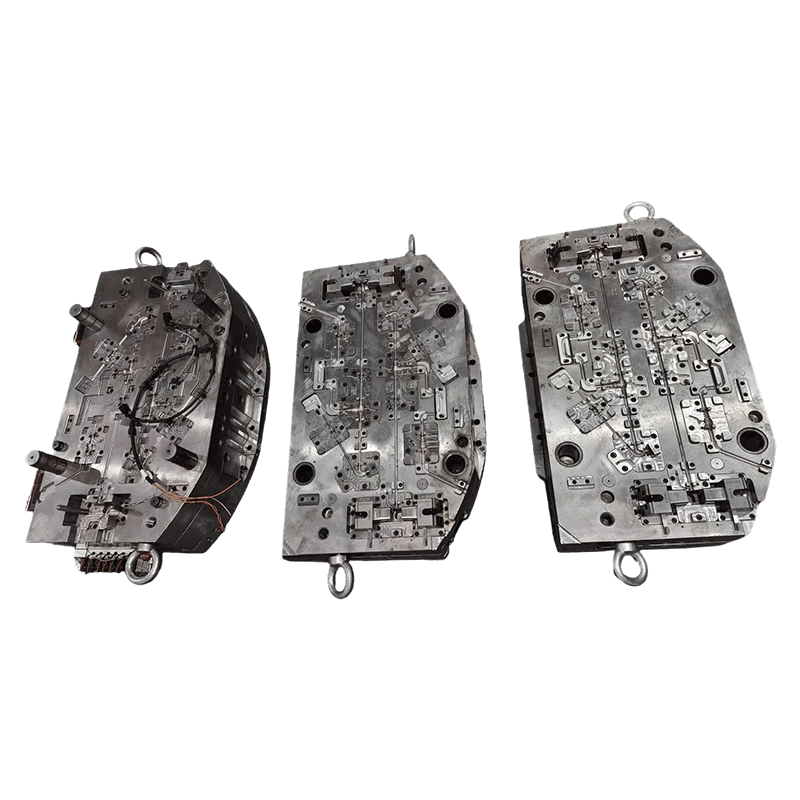

Automobilový ABS kabelový svazek vstřikovací forma

Hlavní výhody

• Výroba přesných forem: S více než 15letými zkušenostmi s exportem forem jsou dutiny konektorových forem obráběny na mikronovou přesnost, což zajišťuje, že síly pro vkládání a vytahování konektorů splňují normy, aby se zabránilo špatnému kontaktu nebo uvolnění.
• Stabilní materiálový výkon: Použitím modifikovaných technických plastů se silnou odolností vůči povětrnostním vlivům a vysokou retardací hoření přizpůsobených prostředí systému ABS si vstřikované díly udržují stabilní fyzikální vlastnosti při teplotách v rozmezí od 40 °C do 125 °C.
• Možnost integrované sestavy: Kromě výroby vstřikování poskytujeme podpůrné služby pro ultrazvukové svařování plastů, tepelné vytyčování a montáž komponentů kabelových svazků, čímž zefektivňujeme dodavatelský řetězec zákazníka.
• Vývoj na míru: Podporujeme přizpůsobení na základě zákaznických výkresů nebo 3D modelů a můžeme spolupracovat s OEM nebo dodavateli Tier 1 na optimalizaci struktur forem pro vedení kabelových svazků.

Vlastnosti produktu

• Izolace a nehořlavost: Plastové materiály mají vynikající elektrické izolační vlastnosti s odolností proti hoření v souladu s normami UL94 V0, což zajišťuje integritu automobilových obvodů.
• Strukturální těsnění: Skříně jsou navrženy pro prostředí motorového prostoru a podvozku a podporují instalaci pryžových těsnicích kroužků. Struktury forem zajišťují rozměrovou přesnost těsnicí drážky pro dosažení vodotěsných a prachotěsných účinků s krytím IP67.
• Chemická odolnost: Materiály vykazují odolnost vůči olejům a korozi solné mlhy a přizpůsobují se složitým podmínkám podvozku vozidla.
• Spolehlivost západkového připojení: Konstrukce západky konektoru je ověřena únavovým testováním, aby bylo zajištěno, že spojení zůstane bezpečné za podmínek vibrací vozidla.

Aplikační scénáře

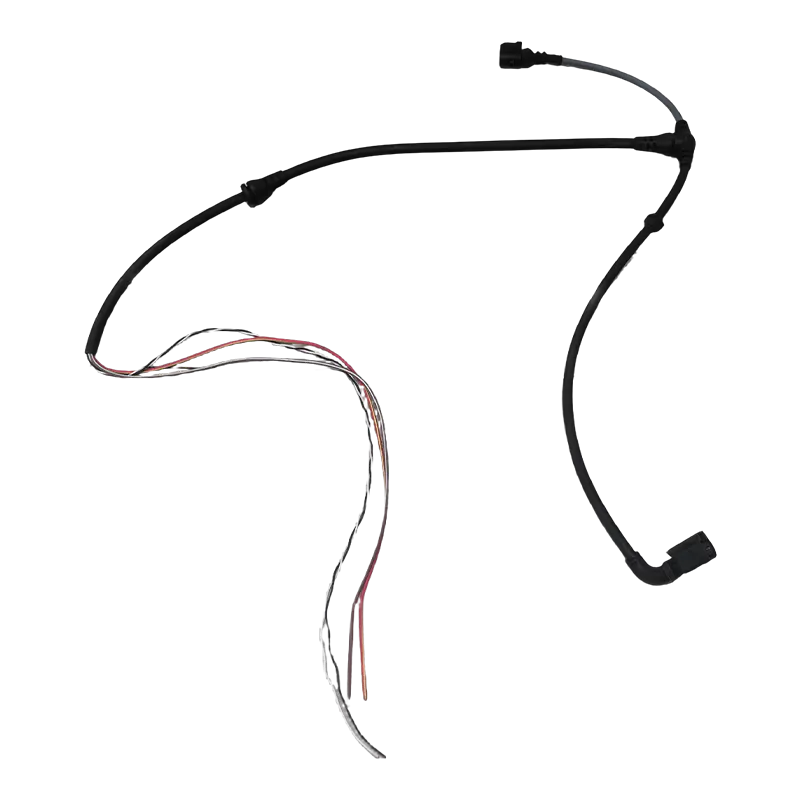

• Brzdový systém ABS: Používá se pro kryty konektorů a ochranné držáky hlavního svazku řídicí jednotky ABS a kabelů snímačů otáček kol.
• Montáž automobilového kabelového svazku: Použitelné pro odbočovací konektory a vodotěsné kryty v kabelových svazcích motoru a podvozku.
• Nová energetická vozidla: Používá se na plastové konstrukční součásti pro elektronické brzdové systémy a kabelové svazky pro přenos signálu elektronické řídicí jednotky.
• Aftermarket: Poskytování standardních specifikačních dílů konektoru vstřikování konektorů pro automobilový opravárenský trh.

Časté dotazy a řešení

Q1: Co způsobuje praskání nebo zkřehnutí v pouzdrech konektoru kabelového svazku ABS?
Řešení: To je obvykle způsobeno nevhodným výběrem materiálu nebo nepřiměřenými parametry procesu vstřikování. Zasahujeme do materiálové analýzy ve fázi vývoje formy, vybíráme materiály PBT nebo PA66 vyztužené skelnými vlákny. Také přísně kontrolujeme doby sušení a teploty taveniny během vstřikování, abychom eliminovali vnitřní pnutí a zabránili praskání během pozdějších tepelných cyklů.

Q2: Jak nastavíte, pokud konektor kabelového svazku zapadá příliš těsně nebo příliš volně do protilehlé svorky?
Řešení: Přesnost lícování konektorů závisí na kontrole rozměrové tolerance jádra formy a dutiny. Používáme vysoce přesné drátové EDM (pomalé řezání drátu) a inspekci souřadnicového měřicího stroje ke korekci (úpravě) klíčových rozměrů formy na mikronovou úroveň. Během fáze vzorkování provádíme testování síly vkládání a vytahování, abychom zajistili, že hodnoty síly budou ve standardním rozsahu, což zaručuje spolehlivost připojení.

Q3: Jak je zajištěna pevnost svařování plastových součástí ve svazku vodičů?
Řešení: Disponujeme možnostmi svařování a montáže plastů. Pro upevňovací body kabelového svazku a součásti pouzdra používáme technologii ultrazvukového svařování a ověřujeme kvalitu svařování testováním pevnosti v odlupování. Během návrhu formy jsou energetické dirigenty zachovány, aby byla zajištěna adekvátní hloubka a plocha tavení, splňující požadavky na vytažení kabelového svazku.

Otázka: 10. Pokud chci vyvinout produkt obsahující vstřikované díly, jaký druh pomoci mi můžete poskytnout?

Můžeme poskytnout plnou podporu od kontroly vývoje produktu a konstrukčního návrhu až po výrobu forem, objemové vstřikování, tisk a montáž. Můžeme spolupracovat se zákazníky v raných fázích vývoje produktu, abychom optimalizovali návrhy pro snížení nákladů a lepší vyrobitelnost.

Otázka: 9. Jaká je politika kvality společnosti?

Společnost vždy dodržuje politiku kvality „Přesnost, vysoká účinnost, kvalita kování“ a je odhodlána poskytovat zákazníkům vysoce kvalitní služby prostřednictvím vyspělých technologií a vynikajícího manažerského týmu.

Otázka: 8. Jaké jsou vaše konkurenční výhody ve srovnání s jinými podniky s formami?

Naše výhody spočívají v kombinaci singapurské technologie přesných forem, pokročilého výrobního vybavení (rozsáhlé importované CNC a vstřikovací stroje), komplexního výrobního procesu na jednom místě (od návrhu po montáž) a přísného systému řízení kvality certifikovaného IATF 16949.

Otázka: 7. Kdo jsou vaši hlavní zákazníci a do jakých regionů se produkty vyvážejí?

Navázali jsme dobré kooperativní vztahy se známými společnostmi, včetně britských Land Rover a Triumph Motorcycles, domácích SAIC, Changan, nabíjecích stanic ABB a japonské Tiger Corporation. Naše výrobky jsou vyváženy do zemí, jako je Japonsko, Evropa a Spojené státy. $ $
