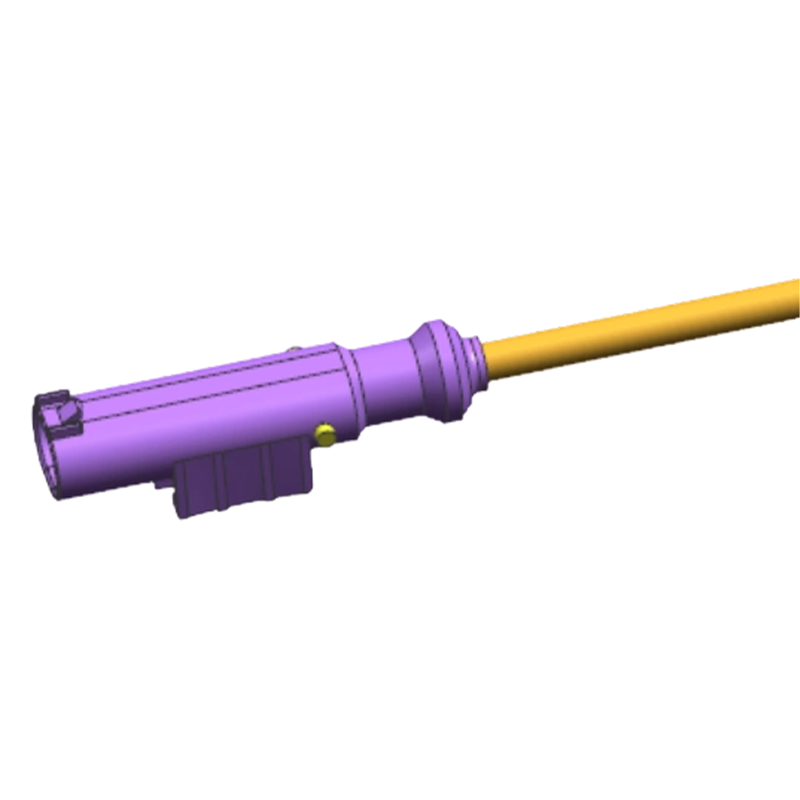

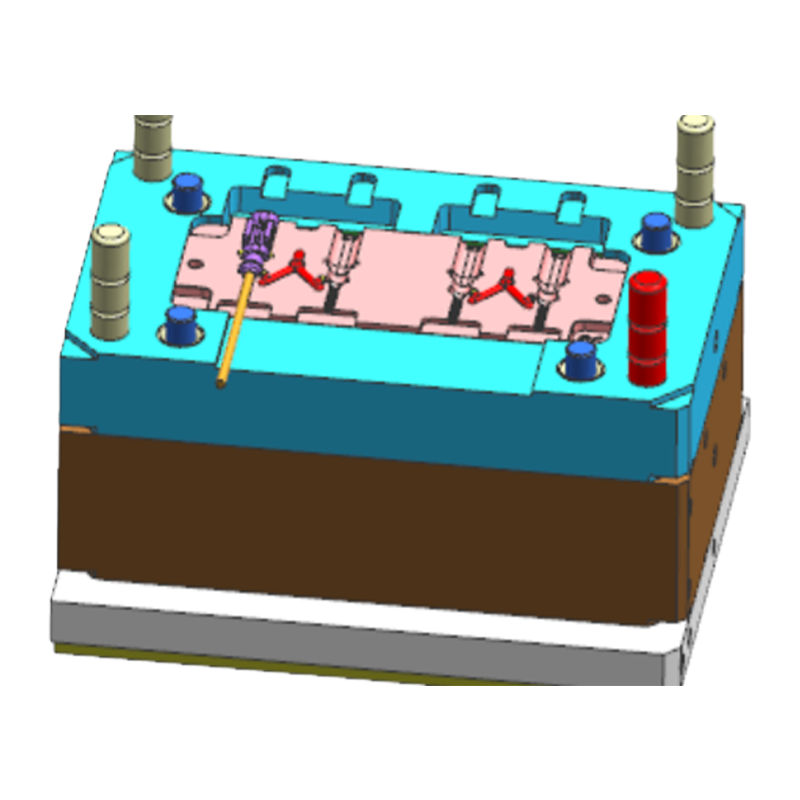

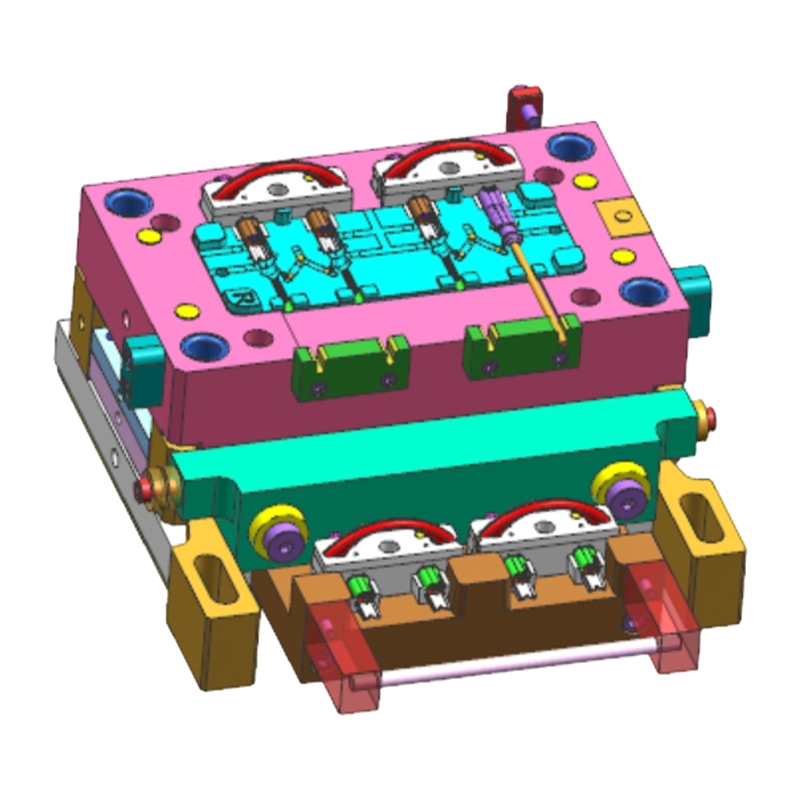

Kabelový svazek snímače rychlosti kola Vstřikovací forma

Hlavní výhody

• Možnost integrovaného lisování a montáže: S využitím více než 15 let zkušeností s plastovými formami současně vyvíjíme formy pro pouzdra konektorů a montážní procesy, což zajišťuje konzistentní rozměrovou přesnost konektoru a přídržnou sílu svorek.
• Stabilita přenosu signálu: Navrženo s kroucenými páry nebo stínícími strukturami pro účinné potlačení elektromagnetického rušení (EMI), zajišťující integritu signálu pro signály nízkoúrovňového snímače rychlosti kola.
• Tolerance drsného prostředí: Materiály zvolené pro vodiče a konektory spolehlivě fungují v širokém rozsahu teplot (40 °C až 125 °C). Konstrukce těsnění dosahuje stupně ochrany IP67 nebo vyššího proti korozi vodou, olejem a solnou mlhou.
• Zajištění mechanické pevnosti: Pouzdra konektorů jsou vyrobena vstřikováním z vyztužených technických plastů s robustními sekundárními zámky (TPA) nebo integrovanými uzamykacími mechanismy, které zabraňují vytažení terminálu v důsledku vibrací vozidla.

Vlastnosti produktu

• Přesné lisování konektoru: Kryty konektorů jsou lisovány pomocí vysoce přesných nástrojů s rozměrovými tolerancemi spojovacího rozhraní řízenými v rozmezí ±0,05 mm, aby bylo zajištěno spolehlivé spojení se snímači a ECU.
• Krimpování a uchování koncovek: Automatizované krimpovací zařízení přísně kontroluje výšku krimpování a sílu tahu. Přídržná síla svorek v konektorech odpovídá specifikacím USCAR2 nebo specifikacím zákazníka.
• Konstrukce těsnící konstrukce: Integruje radiální nebo čelní těsnění, obvykle vyrobená ze silikonu nebo EPDM, aby se zabránilo vnikání vlhkosti a nečistot.
• Upevnění a ochrana postroje: Dráty jsou omotány páskou odolnou proti oděru nebo vlnitými trubkami; pryžové průchodky se používají v kritických ohybových bodech, aby odolávaly nárazům kamenů a dlouhodobé únavě z ohybu.
• Soulad s životním prostředím: Izolace vodičů a materiály konektorů vyhovují RoHS, REACH a dalším ekologickým předpisům.

Aplikace

Tento produkt je široce používán pro detekci rychlosti kol v různých osobních a užitkových vozidlech. Primárně propojuje aktivní nebo pasivní snímače rychlosti kol s řídicími moduly ABS/ESC, vhodnými jak pro vozidla s tradičním palivem, tak pro nová energetická vozidla.

Běžné problémy a řešení

• Vydání: Šum nebo přerušení signálu během přenosu.
  Řešení: Zkontrolujte kontinuitu uzemnění stínění; optimalizovat rozteč kroucení drátu pro lepší odolnost proti EMI; zajistěte, aby odpor kontaktů mezi svorkami a kolíky snímače/ECU byl pod stanovenými limity.
• Vydání: Rozpojení konektoru v důsledku vibrací vozidla.
  Řešení: Začlenění funkcí TPA (Terminal Position Assurance) nebo CPA (Connector Position Assurance) do konstrukce konektoru; zkontrolujte integritu výlisku zámkových západek svorek.
• Vydání: Kabeláž ztvrdne nebo praskne při nízkých teplotách.
  Řešení: Vyberte materiály vedení určené pro nízké teploty (např. 40 °C); optimalizujte tloušťku stěny vedení pro snížení bodů koncentrace napětí.

Důležité úvahy

• Postroj veďte mimo zdroje vysokého tepla (např. výfukové potrubí) a pohyblivé části; zajistěte, aby byly upevňovací spony správně rozmístěny, aby se zabránilo prověšení postroje a vibracím.
• Při instalaci konektoru se ujistěte, že z uzamykacího mechanismu uslyšíte slyšitelné „cvaknutí“ a jemným zatažením zpět potvrďte bezpečné spojení.
• Pravidelně kontrolujte opotřebení vnějšího pláště postroje, zejména v místech procházejících ostrými hranami těla nebo otvory.
