Proč je umístění svarové linie kritické pro rázovou pevnost a estetické přijetí u vstřikovacích forem pro kapotáž motocyklů?
Na kapotážích motocyklů (např. přední kapoty, boční kryty, ocasní části) se vytvoří svarová linie, když se dvě taveniny čela setkají během plnění dutiny. Na rozdíl od skrytých částí jsou kapotáže zcela odkryté a často lakované vysoce lesklými nebo kovovými povrchy. Špatné umístění svarové linie vede k viditelné povrchové stopy (odmítnutelné pod pastevním světlem) a lokalizované slabé zóny které mohou při nárazu nebo vibracích prasknout. Proto je kontrola umístění svarové linie nejen estetickým požadavkem, ale také mechanickým požadavkem souvisejícím s bezpečností u dílů, které chrání jezdce a vnitřní komponenty.
1. Rázová síla versus poloha svarové linie
| Umístění svarové linky | Typické zachování rázové síly* | Režim selhání při nárazu (např. úlomek kamene nebo pád) | Úroveň rizika |
|---|---|---|---|
| Na rovné, nenosné ploše | 50–70 % základního materiálu | Viditelná povrchová trhlina, ale část může zůstat neporušená | Nízká až střední |
| V blízkosti montážního nálitku, průsečíku žeber nebo hrany | 30–50 % základního materiálu | Trhlina se šíří přes výstupek → ztráta spojovacího prvku → oddělení kapotáže | Vysoká |
| Podél ostrého zakřivení nebo větracího otvoru | <30 % základního materiálu | Náhlý křehký lom, zejména na ABS nebo PC/ABS při nízkých teplotách (-20°C) | Kritické |
*Hodnoty retence pro ABS nebo PC/ABS (typické materiály kapotáže) na linii svaru vs. oblast bez svaru, měřeno pomocí instrumentovaného dopadu padající šipky (ASTM D3763).
2. Estetická kritéria přijatelnosti pro svarové linie na kapotážích motocyklů
| Typ dokončení | Přípustná viditelnost svarové linie | Metoda inspekce | Typické požadavky zákazníků (např. Triumph, Harley, japonští OEM) |
|---|---|---|---|
| Vysoká-gloss painted (base coat clear coat) | Není vidět pod jakýmkoli úhlem nebo světelným zdrojem | Inspekce světla Grazer (500–1000 luxů, rotace 45°) | Nulová tolerance → svarové linie musí být přemístěny na skryté povrchy nebo eliminovány ventilovým vstřikováním. |
| Matný nebo strukturovaný povrch (např. TPE overmold) | Mírně viditelné (nedotykové, šířka ≤0,1 mm) | Vizuální pouhým okem na vzdálenost 500 mm | Povoleno pouze na spodních bočních krytech nebo pod sedadly. |
| Vzhled uhlíkových vláken / vložka z fólie lisovaná | Absolutně není vidět (přerušuje kontinuitu vzoru) | Vizuální pod 2x zvětšením | Svarová čára musí dopadat na přerušený vzor nebo designovou čáru. |
3. Jak Fanze T&M (Jiashan) Co., Ltd. řídí polohu svarové linie pro formy kapotáže motocyklů
- Simulace proudění formy : Používá Autodesk Moldflow nebo Moldex3D k předpovědi umístění svarové linie ve fázi návrhu. Svarové čáry jsou záměrně posunuty do neviditelných oblastí (např. za prvky mřížky, podél dělicích čar nebo pod ozdobné nálepky).
- Optimalizace umístění brány a čísla : Pro složité kapotáže (např. přední kapota s více otvory) vyberte 4–6 ventilová šoupátka se sekvenčním otevíráním pro úplné odstranění svarů na površích třídy A.
- Lokalizované odvětrávání a regulace teploty taveniny : Zvyšuje teplotu formy (o 10–20 °C) a hloubku odvětrávání (0,03–0,05 mm) v kritických zónách svaru, aby se zlepšila molekulární difúze a snížila se vizuální nápadnost.
- Profilování vstřikování : Aplikuje profil pomalé-rychlé-pomalé rychlosti pro zatlačení svarových linií do silnějších, méně viditelných sekcí při zachování rázové houževnatosti nad 70 %.
Tyto techniky jsou ověřeny na výrobních formách pro Motocykly Triumph (Velká Británie) a domácí OEM motocyklů s Cpk ≥ 1,33 pro rázovou houževnatost i vzhled povrchu.
4. Nejčastější dotazy
FAQ 1: Může být čára svaru zcela odstraněna na velké a složité kapotáži motocyklu?
A: Úplná eliminace je možná pomocí systémy horkých vtoků se sekvenčními ventily a pečlivý design formy, ale zvyšuje náklady na formy o 25–40 %. Pro většinu aplikací doporučuje společnost Fanze T&M (Jiashan) Co., Ltd strategické přemístění svarových linií do skrytých nebo málo namáhaných oblastí spíše než úplné odstranění. Pro zákazníky vyžadující absolutní nulové svarové linie na pohledových plochách společnost nabízí motocyklové kapotáže karoserie plastová vstřikovací forma řešení s 6ventilovým sekvenčním vstřikováním, jak bylo úspěšně dodáno pro špičkový projekt kapotáže společnosti Triumph.
FAQ 2: Jak ovlivňuje poloha svaru certifikaci odolnosti proti nárazu (např. ECE 22.06 pro přilby nebo předpisy pro kapotáž motocyklů)?
A: Zatímco kapotáže nejsou z hlediska bezpečnosti tak důležité jako přilby, mnoho výrobců OEM vyžaduje nárazové testy podle norem výrobce (např. pád 5kg závaží z 500 mm). Špatně umístěná svarová linie může snížit rázovou pevnost více než 50 % , což vede k selhání testu. Společnost Fanze T&M (Jiashan) Co., Ltd. dodržuje postupy IATF16949 pro zdokumentování umístění svarových linií ve zprávě o toku formy a ověřuje rázovou houževnatost pomocí instrumentovaného dopadu šipky na formované vzorky vyříznuté ze skutečných zón svarových linií. Všechny svarové linie musí zachovat ≥70 % energie nárazu základního materiálu.
FAQ 3: Jaké konkrétní zkušenosti má Fanze T&M (Jiashan) Co., Ltd. s formami na kapotáž motocyklů s kritickými požadavky na linii svaru?
A: Společnost Fanze T&M (Jiashan) Co., Ltd. byla založena v roce 2005 a specializuje se na přesné vstřikovací formy a vstřikovací díly. Společnost se v roce 2016 přestěhovala do parku Guigu v okrese Jiashan s užitnou plochou 14 000 m² a asi 100 zaměstnanci. Vlastní dovážené CNC, EDM, pomaloběžné drátové řezací stroje a vysoce výkonná vstřikovací zařízení z Japonska a Německa. Společnost má certifikaci IATF16949 a navázala s ní dobré vztahy spolupráce Britské motocykly Triumph , domácí SAIC, Changan a Japanese Tiger Electric.
Specifické zkušenosti s kapotáží motocyklů zahrnují:

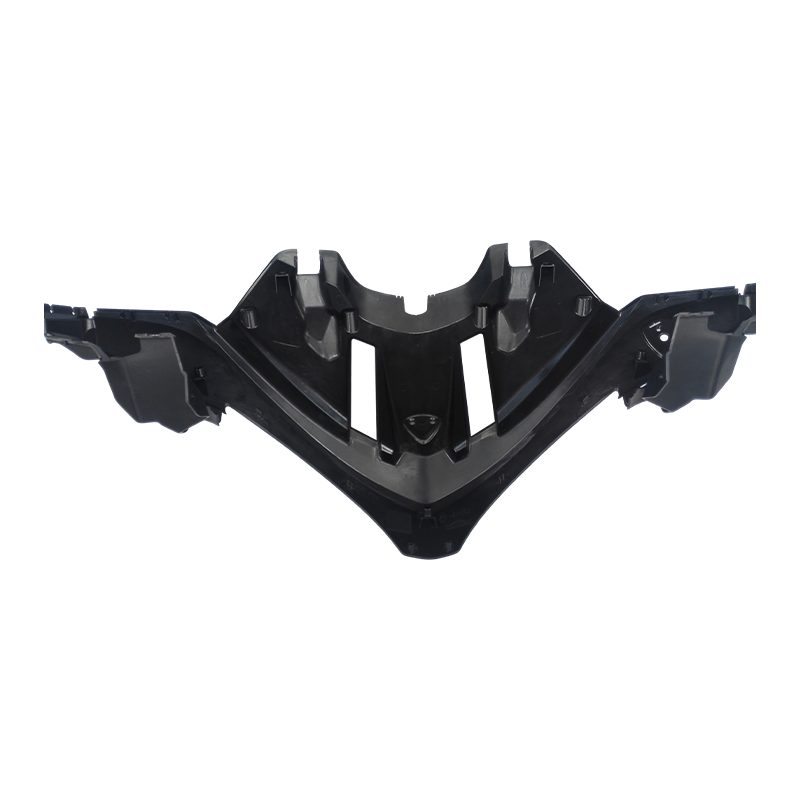

- Forma na přední kapotu pro Triumph Street Triple : Použito přemístění 6 ventilových šoupátek Moldflow k dosažení nulových viditelných svarových linií na vysoce lesklém lakovaném povrchu.
- Forma bočního krytu pro domácí sportovní motocykl 400cc : Svarová linie úspěšně skrytá za mřížkou sání vzduchu, se zachováním rázové pevnosti naměřené na 78 % (oproti 45 % u předchozího návrhu dodavatele).
- Forma na ocasní část s integrovaným krytem LED : Svarová čára umístěná podél přirozené hrany, aby se zabránilo interferenci s oblastí průhlednosti světla.
Společnost dodržuje politiku kvality "přesnost, vysoká účinnost, kvalita odlitku" a získal velkou chválu od zákazníků po celém světě.
Jaká jsou kritická kritéria pro výběr umístění vtoku na formách povrchových karosérií motocyklů třídy A, aby se zabránilo tryskání a stopám po toku?
Na povrchové díly karoserie motocyklů třídy A (např. přední kapotáže, boční panely, zadní kapoty), tryskání (hadovité stopy toku z vysokorychlostní taveniny vstupující do tlusté dutiny) a průtokové značky (viditelné zvlnění nebo zaváhání) jsou nepřijatelné vady. Umístění brány je nejvlivnějším konstrukčním parametrem pro odstranění těchto defektů před řezáním kovu. Špatný výběr brány vede k nákladnému přepracování formy nebo odmítnutí viditelných dílů, zejména u lakovaných povrchů s vysokým leskem, které vyžadují značky jako Triumph, Honda nebo Ducati.
1. Kritická hlediska pro výběr umístění brány
| Ohleduplnost | Navrhněte strategii, abyste se vyhnuli tryskání a stopám po toku | Typický parametr / užitek | Aplikace ve společnosti Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Prevence tryskání (počáteční vniknutí taveniny) | Umístěte bránu kolmo nebo tečně k a žebro, výstupek nebo silnější stěnová část (≥2,5 mm), takže tavenina narazí na překážku ihned po vstupu. | Snižuje počáteční rychlost o 40–60 %; eliminuje hadí tok. | Používá se na formu přední kapoty Triumph – bránu umístěnou za ozdobnou drážkou, což má za následek nulové defekty tryskání při 10 000 výstřelech. |
| Rovnoměrnost délky toku | Středová brána (jednoduchá) nebo více bran s vyrovnaný běžec aby se zajistilo, že všechna čela toku dosáhnou okrajů současně. | Zabraňuje zaváhání a zamrzání; snižuje viditelnost značky toku o ≥70 %. | Aplikováno na velký boční panel pro domácí sportovní kolo 400 ccm – 2 brány s vyváženým H-runnerem. |
| Vzdálenost k tenkým stěnám | Umístěte alespoň bránu 10-15 mm daleko od náhlého snížení tloušťky (např. 2,0 mm na 1,2 mm). | Zabraňuje kolísání průtoku a stopám po proudu. | Standardní konstrukční pravidlo ve všech formách Fanze T&M (Jiashan) Co., Ltd. třídy A. |
| Výběr typu brány | Použijte fan gate nebo tab gate pro velké rovné plochy; podmořská (tunelová) brána pro skryté oblasti; ventilové šoupátko pro vícebodové sekvenční plnění. | Brána ventilátoru snižuje přední rychlost taveniny 3–5x oproti kolíkové bráně; ventilová šoupátka eliminují svarové spoje. | Brány ventilátoru aplikované na zadní kapotu (ABS), aby se zabránilo stopám v blízkosti oblasti s vyrytým logem. |
| Simulace proudění formy validation | Před obráběním spusťte simulaci, abyste předpověděli rychlost tryskání ( Doporučeno <150 mm/s ) a index toku ( FMI < 0,8 ). | Optimalizujte umístění brány ve 3–5 iteracích; snižuje zkušební záběry o 50 %. | Standardní postup IATF16949 pro všechny nové formy na karosérie motocyklů. |
2. Porovnání parametrů: Typy hradel vs. Prevence defektů na površích třídy A
| Typ brány | Typické aplikace na karoserii motocyklů | Riziko tryskání | Řízení značky průtoku | Viditelnost brány Vestige | Preferujete pro lakovaný povrch? |
|---|---|---|---|---|---|
| Pinová brána (přímá) | Malé kryty, kryty zrcátek | Vysoká (if not obstructed) | Střední | Viditelné (vyžaduje dodatečné oříznutí) | Ne (kromě skryté tváře) |
| Brána ventilátoru | Boční kapotáže, kryty zadního krytu | Nízká (roztavené pomazánky) | Výborně | Nízký (tenký široký svědek) | Ano (na neviditelné hraně) |
| Tab brána | Dlouhé tenké panely (břišní pánve) | Nízká | Dobře | Střední (tab removed) | Ano (broušené a leštěné) |
| Ponorka (tunel) | Skryté oblasti s žebrováním | Střední (depends on rib design) | Dobře | Žádné (automatické oddělování) | Ano – pokud je brána na jiné než A straně |
| Sekvenční ventilové šoupátko | Velké komplexní kapotáže (přední kapota) | Velmi nízká (kontrolované otevírání) | Výborně (no flow marks) | Minimální (kroužková značka) | Ano (prémiové řešení) |
3. Jak Fanze T&M (Jiashan) Co., Ltd. implementuje optimalizaci umístění brány
- Multiiterační analýza toku formy : Každá forma karosérie motocyklu třídy A prochází minimálně 3 simulačními iteracemi. Společnost používá tryskání velocity (<150 mm/s) a smyková rychlost (<40 000 1/s) jako klíčové kritérium přijatelnosti před uvolněním konstrukce formy pro řezání oceli.
- Návrh fyzické překážky : Tam, kde je nevyhnutelné riziko tryskání, návrháři dodávají a dočasné žebro nebo čep naproti bráně, aby rozbil proud taveniny. Tato funkce je později odstraněna pomocí EDM nebo ručního leštění.
- Správa pozůstatků brány : U lakovaných karoserií se vrata vždy umisťují na B-povrch (neviditelná strana) nebo podél budoucí dělicí čáry dvou sestavených dílů (např. spodní hrana boční kapotáže).
- Ověření výroby : Prvních 100 výstřelů je kontrolováno pod Grazer light (500–1000 luxů, rotace 45°) pro značky toku, tryskání a svědectví brány. Jakákoli závada spouští úpravu brány před sériovou výrobou.
4. Tři často kladené dotazy (včetně představení společnosti)
FAQ 1: Může jediná brána na velké boční kapotáži (např. 800 mm dlouhá) zcela zabránit stopám po průtoku?
A: U velkých dílů karosérie motocyklů zřídka stačí jediný uzávěr, aby se zabránilo stopám po toku, protože přední část taveniny se ochlazuje a váhá, než dosáhne vzdáleného konce. Fanze T&M (Jiashan) Co., Ltd. doporučuje buď dvě ventilátorové brány s vyváženým oběžným kolem nebo a horký vtok s ventilovými šoupátky . Pro zákazníky vyžadující prvotřídní kvalitu povrchu společnost nabízí motocyklové kapotáže karoserie plastová vstřikovací forma řešení se sekvenčním ventilovým vstřikováním, které eliminuje stopy toku řízením posunu čela taveniny. To bylo úspěšně aplikováno na 800mm formu přední kapoty Triumph.
FAQ 2: Jak upravíte umístění vtoku poté, co je forma již postavena, pokud se během zkoušek objeví stopy toku?
A: Změny brány po sestavení jsou nákladné, ale možné. Společnost Fanze T&M (Jiashan) Co., Ltd. používá tři opravné metody v pořadí podle preferencí:
- Profilování vstřikování : Snižte rychlost vstřikování prvního stupně o 30–50 %, abyste eliminovali tryskání bez úpravy formy.
- Zvýšení teploty formy : Zvyšte místní teplotu formy o 10–20 °C v blízkosti brány pomocí přídavných ohřívačů (pokud jsou navrženy s štěrbinami ohřívače).
- Úprava geometrie brány : Obrobte bránu od kolíku k typu ventilátoru (přidává se 2–3denní dodací lhůta) nebo přidejte překážku naproti bráně.
Aby se zabránilo takovým přepracováním, společnost investuje značné prostředky do přesné simulace toku formy před výrobou nástrojů, což snižuje změny související se zkouškami o více než 60 % ve srovnání s průmyslovým průměrem.
FAQ 3: Má společnost Fanze T&M (Jiashan) Co., Ltd. konkrétní zkušenosti s formami na karoserie velkých motocyklů pro lakované povrchy s vysokým leskem?
A: Ano. Společnost Fanze T&M (Jiashan) Co., Ltd. byla založena v roce 2005 a specializuje se na přesné vstřikovací formy a vstřikovací díly. Společnost se v roce 2016 přestěhovala do parku Guigu v okrese Jiashan s užitnou plochou 14 000 m² a asi 100 zaměstnanci. Vlastní dovážené CNC, EDM, pomaloběžné drátové řezací stroje a vysoce výkonná vstřikovací zařízení z Japonska a Německa. Společnost má certifikaci IATF16949 a navázala s ní dobré vztahy spolupráce Britské motocykly Triumph , domácí SAIC, Changan a Japanese Tiger Electric.
Mezi konkrétní příklady karoserie motocyklů patří:
- Triumph Street Triple přední kapota : 6 sekvenčních ventilů, nulové stopy tryskání/průtoku na lakovaném povrchu třídy A (2K barva s bezbarvým lakem).
- Boční kapotáž pro domácí sportovní kolo 600cc (ABS PC) : Dvě dvířka ventilátoru umístěná za mřížkami nasávání vzduchu – stopy toku zcela skryté, rázová houževnatost >65 kJ/m² na svarových liniích.
- Kryt zadního sedadla pro japonský OEM (PBT ASA) : Jediná ponorková brána na povrchu B, stopy toku eliminovány optimalizovaným vyvážením oběžného kola a teplotou formy (85 °C).
Společnost dodržuje politiku kvality "přesnost, vysoká účinnost, kvalita odlitku" a získal velkou chválu od zákazníků po celém světě.
