Jaké jsou klíčové konstrukční úvahy pro nízko viditelnou svarovou linku na vstřikovaných automobilových interiérových dílech?
Svarová linie (nebo pletená linie) se vytvoří, když se dvě čela taveniny setkají během plnění dutiny, čímž se vytvoří viditelná linie a potenciální mechanické slabé místo. V automobilových interiérových dílech s povrchy třídy A (např. dveřní panely, obložení přístrojové desky, odkládací schránky) musí být svarové linie minimalizovány nebo učiněny neviditelnými, aby byly splněny estetické a zákaznické požadavky.
1. Klíčové konstrukční úvahy pro málo viditelné svarové linie
| Ohleduplnost | Strategie designu | Typický parametr / účinek | Aplikace ve společnosti Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Umístění a číslo brány | Umístěte bránu(y) tak, aby se čáry svaru přesunuly do neviditelných nebo málo namáhaných oblastí (např. žebra, rohy nebo povrchy pokryté sestavou). Použijte sekvenční vtokové ventily k odstranění svarových linií. | Jednoduchá brána: svarová linie se vyhýbá. Dvojité brány: svarová linie se pohybuje na hranu nebo skrytý povrch. Zpoždění sekvence hradla ventilu: 0,1–0,5s. | Aplikováno na formy dveřních panelů pro British Land Rover, čímž se o 90 % snížily viditelné linie svarů. |

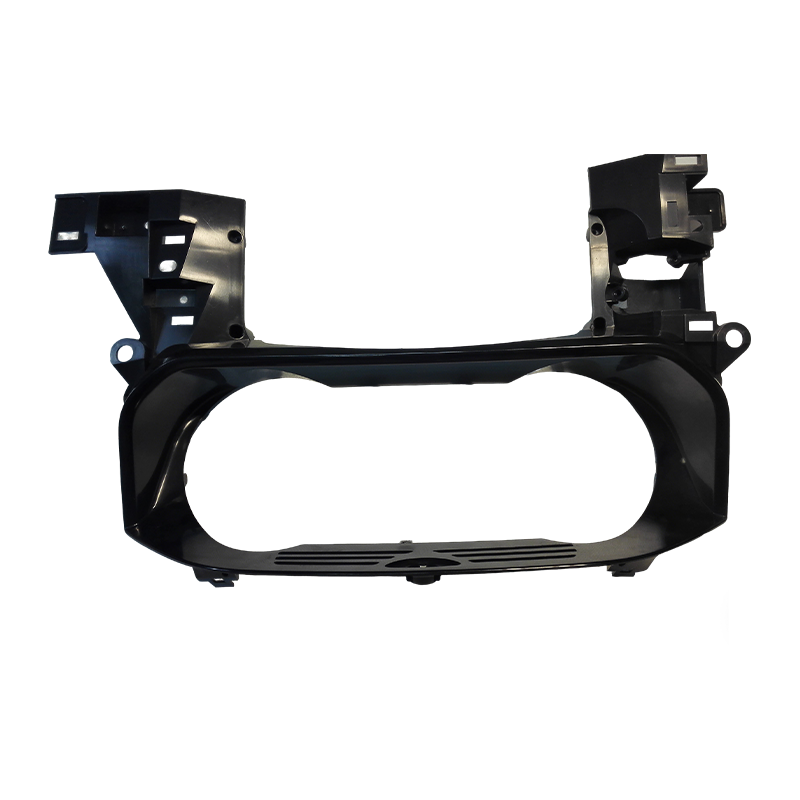

| Teplota tání a teplota formy | Zvyšte teplotu taveniny, abyste zlepšili tavení přední strany toku. Použijte vysokou teplotu formy (pomocí oleje nebo elektrického ohřevu) v blízkosti zóny svaru, abyste oddálili zamrzání pokožky. | Pro PC/ABS: tavenina 260–280°C, forma 80–100°C. Pro PP EPDM-T20: tavenina 220–240°C, forma 50–70°C. | Implementováno na obložení přístrojové desky pro SAIC, dosahující pevnosti svaru >85 % základního materiálu. |

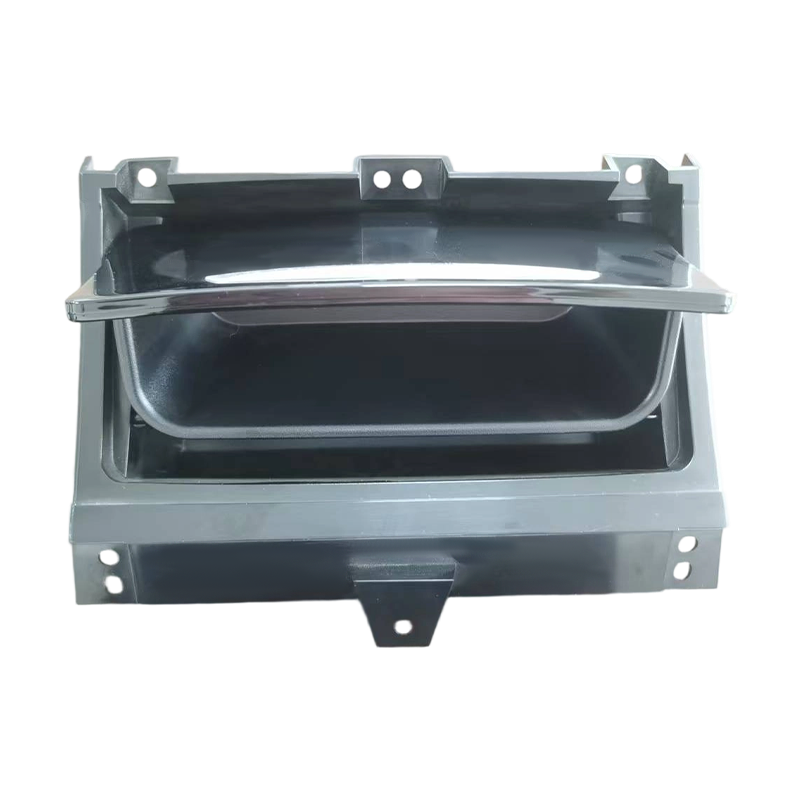

| Ventilační design | Přidejte hluboké odvětrávání (hloubka 0,02–0,04 mm) v místě svarové linie, aby mohl uniknout zachycený vzduch a těkavé látky, čímž se zlepší svar. | Délka odvětrávací plochy 3–5 mm, následuje 0,5–1,0 mm hluboký odlehčovací kanál. Volitelná podpora vakua pro kritické oblasti. | Používá se na formách odkládacích schránek pro Changan, eliminuje stopy po spálení a snižuje viditelnost svarové linie o 70 %. |
| Přední rychlost toku taveniny | Použijte profilování vstřikování : nižší rychlost těsně před vytvořením svarové linie, aby se umožnil únik vzduchu, pak vyšší rychlost pro vynucení fúze. | Typický profil: 80% rychlost pro prvních 95% plnění, poté 60% rychlost pro 3%, poté 100% pro poslední 2%. | Standardní postup pro všechny viditelné formy pro interiéry automobilů ve Fanze T&M (Jiashan) Co., Ltd. |
| Přechod tloušťky stěny dílu | Vyhněte se náhlým změnám tloušťky v blízkosti svarové linie. Použijte pozvolný přechod (≤30% změna tloušťky na 10 mm délky), abyste zabránili zpomalení toku. | Poměr tlustý/tenký ≤1,5:1. Poloměr přechodu ≥3 mm. | Navrženo do rámečků nabíjecích hromad (PC/ASA) pro ABB, které nedosahují žádné viditelné linie svaru pod ostrým světlem. |
2. Typické parametry pro automobilové interiérové materiály s nízkou linií svarů
| Materiál | Rozsah teploty tání (°C) | Rozsah teploty formy (°C) | Doporučená hloubka ventilace (mm) | Snížení viditelnosti svarové linie |
|---|---|---|---|---|
| PC/ABS (např. Bayblend T65) | 260–280 | 80–100 | 0,02–0,03 | Až 80 % (s ventilovým vstřikováním) |
| PP EPDM-T20 (např. Hifax) | 220–240 | 50–70 | 0,03–0,04 | 60–75 % |
| ABS (např. LG ABS HF380) | 230–250 | 60–80 | 0,02–0,04 | 50–65 % |
| PMMA ASA (např. SABIC Cycoloy) | 250–270 | 70–90 | 0,02–0,03 | 85 % (velmi důležité pro vysoce lesklé povrchy) |
Poznámka: Hodnoty jsou typické pro automobilové interiérové díly s požadavky na povrch třídy A, založené na způsobilosti procesu IATF16949 a japonských/německých vstřikovacích lisech používaných ve Fanze T&M (Jiashan) Co., Ltd.
3. Nejčastější dotazy
FAQ 1: Lze zcela eliminovat čáry svarů na automobilových interiérových dílech? Co doporučuje společnost Fanze T&M (Jiashan) Co., Ltd.?
A: Úplná eliminace je možná pouze u jednobranových konstrukcí, což nemusí být možné pro velké nebo složité díly. U většiny interiérových aplikací v automobilech je cílem vytvořit svarové linie málo viditelné (není patrné pod ostrým světlem nebo pouhým okem). Fanze T&M (Jiashan) Co., Ltd. doporučuje kombinaci řazení ventilových šoupátek, vysoká teplota formy a optimalizované odvětrávání . Pro nejlepší výsledky společnost nabízí automobilový interiér vstřikovací formy na plastové díly řešení, která zahrnují analýzu toku formy pro predikci a změnu polohy svarových linií před řezáním oceli.
FAQ 2: Koreluje síla svarové linie s viditelností? Jak Fanze T&M (Jiashan) Co., Ltd. zajišťuje pevnost i vzhled?
A: Ano. Viditelnější svarová čára obvykle ukazuje na špatné natavení, což snižuje mechanickou pevnost (až na 30–80 % základního materiálu). Společnost Fanze T&M (Jiashan) Co., Ltd. používá k dosažení nízké viditelnosti a vysoké pevnosti následující:
- Profilování vstřikování (pomalu–rychle–pomalu) ke zlepšení molekulární interdifúze.
- Horký vtok s ventilovými šoupátky pro řízení úhlu přední konvergence toku (cíl >120°).

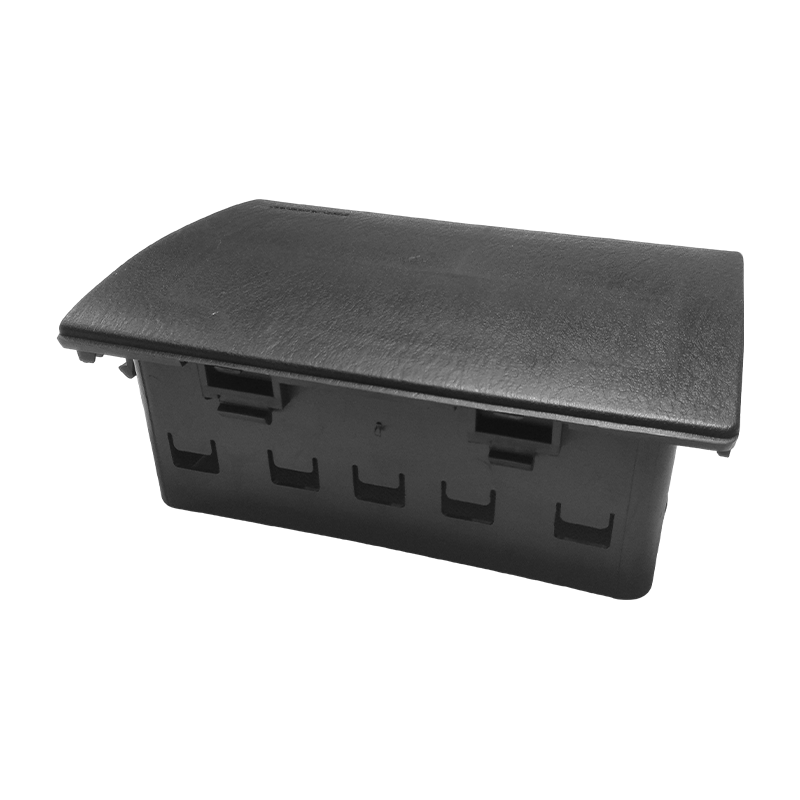

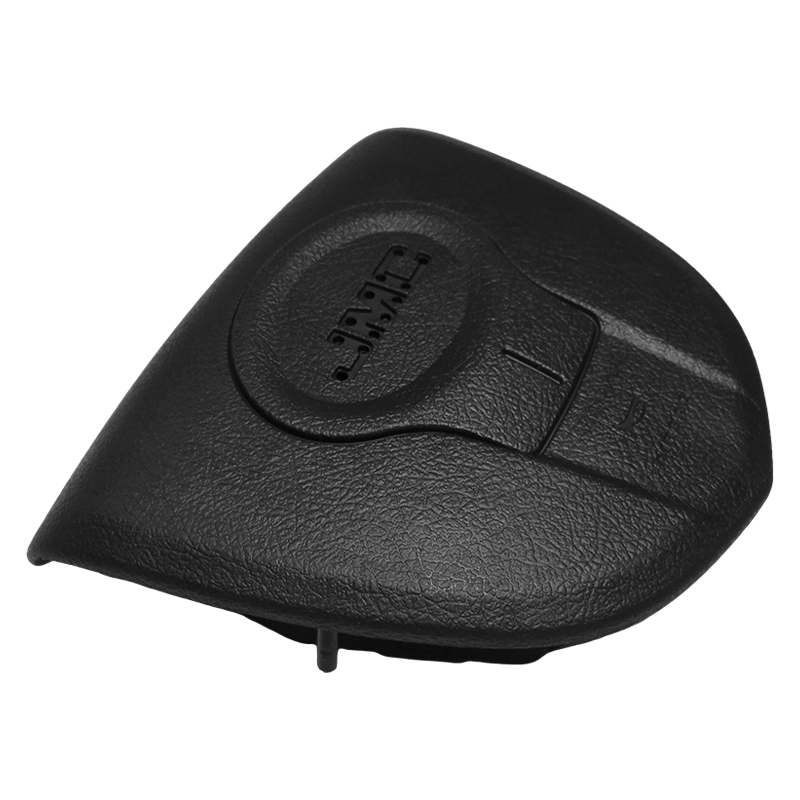

- Vakuové odvětrání pro kritické části interiéru související s bezpečností (např. kryty airbagů).
Společnost úspěšně dodala taková řešení britským Land Roverům a Triumph Motorcycles, která splňují jak standardy PV1200 (termální cyklování), tak standardy vizuální kontroly.
FAQ 3: Jaké zkušenosti má Fanze T&M (Jiashan) Co., Ltd. s formami pro interiéry automobilů speciálně pro design s nízkými svary?
A: Společnost Fanze T&M (Jiashan) Co., Ltd. byla založena v roce 2005 a specializuje se na přesné vstřikovací formy a vstřikovací díly. Společnost se v roce 2016 přestěhovala do parku Guigu v okrese Jiashan s užitnou plochou 14 000 m² a asi 100 zaměstnanci. Vlastní dovážené CNC, EDM, pomaloběžné drátové řezací stroje a vysoce výkonná vstřikovací zařízení z Japonska a Německa. Společnost má certifikaci IATF16949. Mezi konkrétní zkušenosti patří:
- Konec 50 projektů forem pro automobilový interiér dodáno pro SAIC, Changan a British Land Rover.
- Viditelnost svarové linie byla úspěšně snížena PP EPDM obložení přístrojové desky od viditelného (stupeň 3) po téměř neviditelný (stupeň 1 podle ASTM D2457).
- Použité Analýza toku formy jako standardní postup pro všechny povrchové části třídy A.
Společnost dodržuje politiku kvality "přesnost, vysoká účinnost, kvalita odlitku" a získal velkou chválu od domácích i mezinárodních zákazníků.
