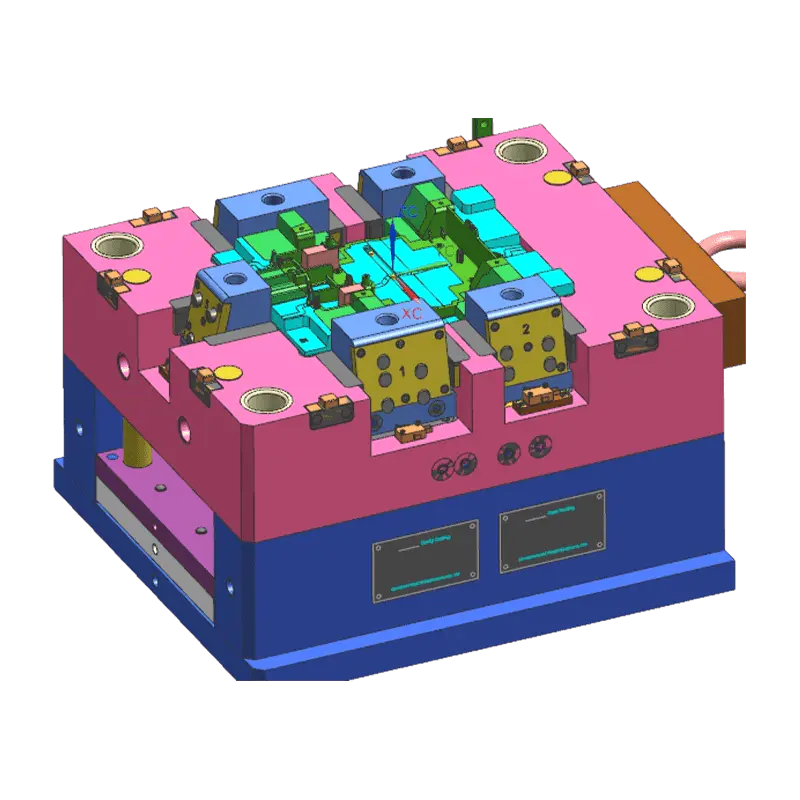

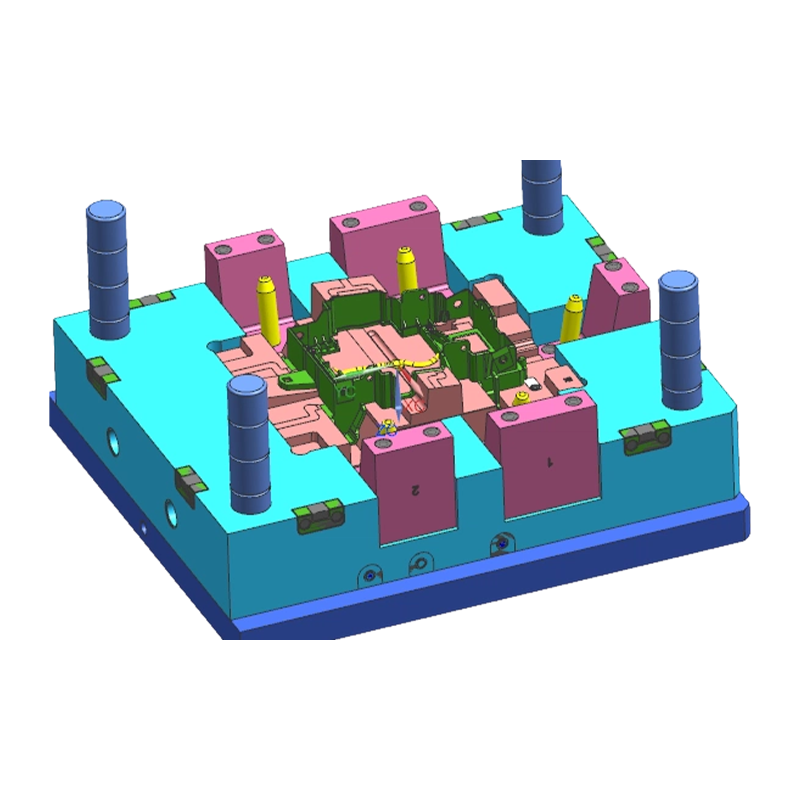

Tento produkt spadá do kategorie forem automobilových funkčních konstrukčních dílů, speciálně navržených pro lisování mechanismů řazení převodovek a okolních součástí vnitřního držáku. Protože tyto držáky musí nést mechanické namáhání z operací řazení a podporovat zatížení kabelových svazků a panelů, návrh formy se zaměřuje na zajištění rozměrové přesnosti a strukturální pevnosti lisovaných dílů. Struktura formy často zahrnuje vícesměrné vytahování jádra a technologie lisování vložek pro přizpůsobení složitým geometrickým rysům a montážním otvorům držáků. Lisovací komponenty jsou vyrobeny z vysoce tuhé formovací oceli, zpracované přesným CNC obráběním a tepelným zpracováním, zajišťující rozměrovou stabilitu dutiny při dlouhodobé výrobě vysokotlakým vstřikováním a zabraňující deformaci produktu. Konstrukce formy je přizpůsobena na základě zákazníkem poskytnutých 3D modelů, splňujících mezinárodní standardy vstřikovacích forem a vyrábí plastové díly se zdravými mechanickými vlastnostmi vhodnými pro následné tepelné nýtování nebo šroubovací procesy.
Domů · Produkt · Vstřikovací forma na plastové díly pro interiéry automobilů · Vstřikovací forma držáku řazení
Velkoobchod Vstřikovací forma držáku řazení
- Zajištění strukturální integrity: Optimalizace vtokového systému formy a chladicích okruhů na základě nosných charakteristik konzoly, aby se účinně snížilo zbytkové napětí ve formovaném dílu, zabránilo se deformaci po formování a zajistila se strukturální stabilita po montáži.
- Fit Precision Control: Využití procesu EDM s pomalým drátem a přesného broušení pro kritické oblasti forem k přísné kontrole rozměrových tolerancí montážních otvorů, zaklapnutí a polohovacích sloupků, což zajistí přesné usazení mezi držákem a řadícím mechanismem nebo dekorativními panely.
- Standardizované exportní specifikace: Konstrukce a výroba forem se řídí mezinárodními normami, jako jsou DIN a HASCO. Klíčové komponenty používají standardní díly, což usnadňuje údržbu a výměnu náhradních dílů pro zahraniční klienty, což snižuje náklady na údržbu během životního cyklu.
- Schopnost doručení na úrovni komponent: Poskytování služeb výroby vstřikování a následného zpracování, podpora zalévání kovových vložek tavením, svařování plastů a finální montáž, uspokojování potřeb zákazníků na jednom místě nákupu.
- Tvarování s komplexní geometrií: Forma je schopna zvládnout složité struktury, jako jsou podříznutí a hustě rozmístěná výztužná žebra. Deformační mechanismus je spolehlivě navržen tak, aby zajistil hladké formování bez poškození vzhledu výrobku.
- Materiál Property Adaptation: Vhodné pro technické plasty, jako je PA66 vyztužený skleněnými vlákny, POM a PC/ABS. Lisované díly mají odolnost proti opotřebení, odolnost proti únavě a odolnost proti vysokým teplotám, vhodné pro prostředí kabiny automobilů.
- Specifikace povrchové úpravy: Povrch výrobku může být upraven jako lesklý nebo texturovaný podle požadavků, splňující estetické standardy interiéru a zároveň zajišťující konzistenci barev a textury s ostatními součástmi interiéru.
- Stabilita hromadné výroby: Forma nabízí stabilní výrobní cyklus se širokým zpracovatelským oknem, vhodný pro velkoobjemovou kontinuální výrobu. Časy vstřikovacích cyklů a výtěžnost byly ověřeny testováním.

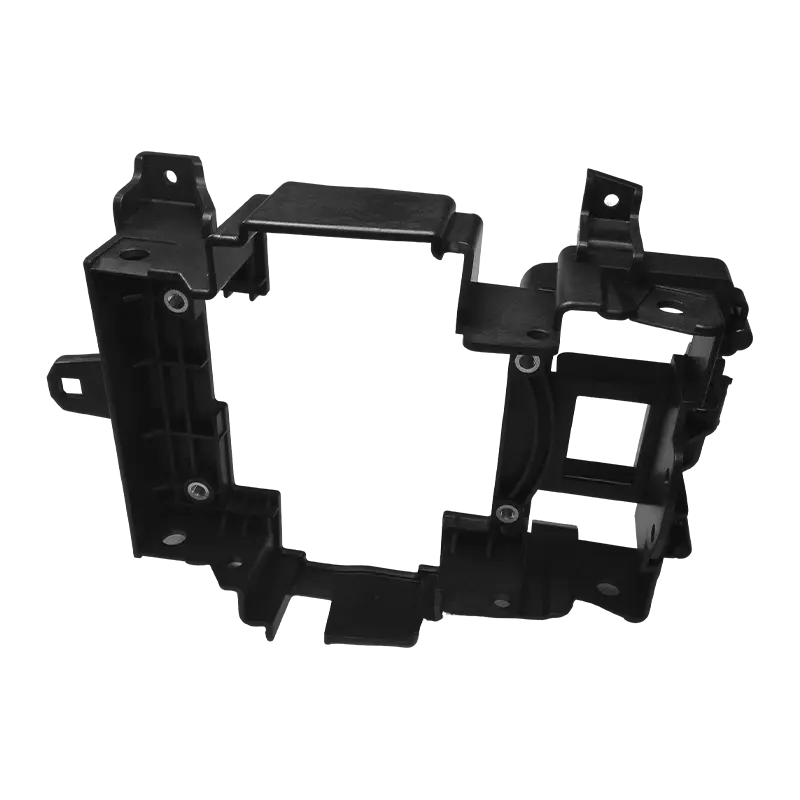

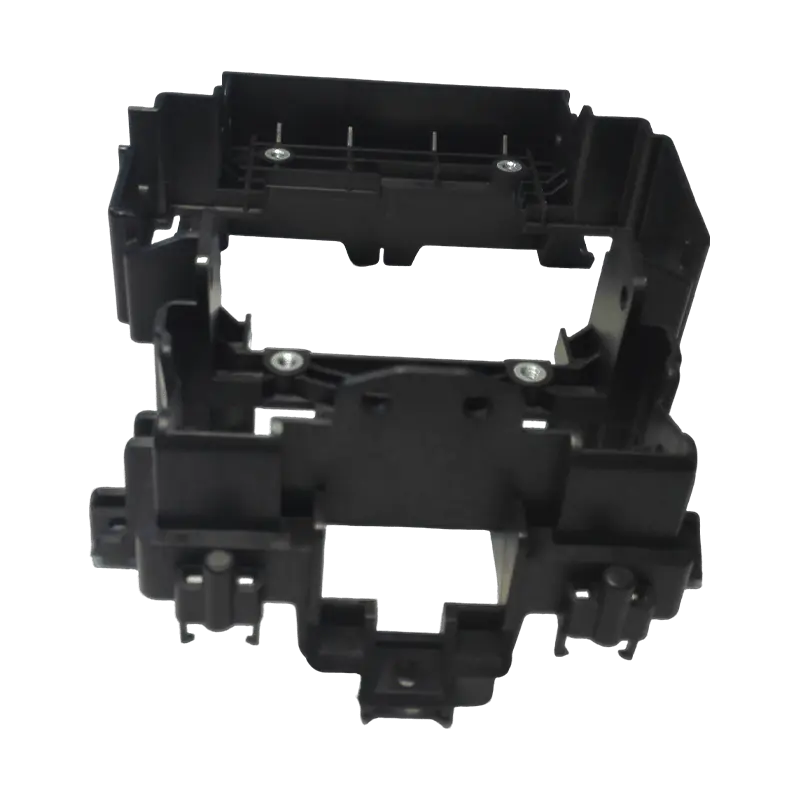

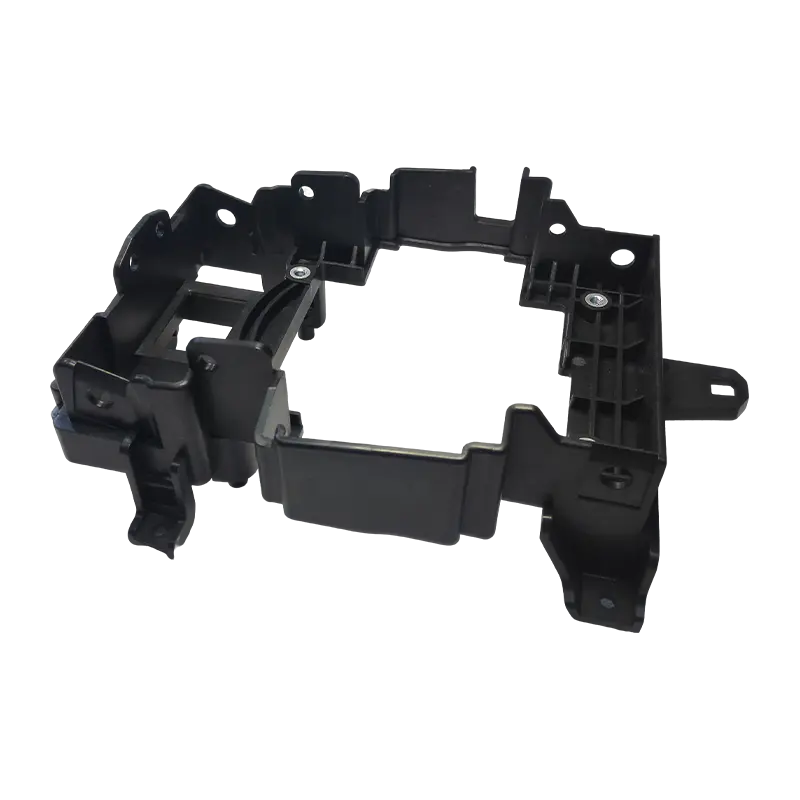

- Mechanismus řazení převodovky: Používá se k výrobě držáků rukojeti ručního/automatického řazení a držáků vodicích pák řazení.
- Systém sloupku řízení: Použitelné pro formy pro držáky krytu sloupku řízení a montážní držáky kombinovaného spínače.
- Sestava středové konzoly: Používá se pro vstřikovací výrobu vnitřních skeletů středové konzoly a držáků pro upevnění funkčních dílů.
- Dodávky automobilových dílů: Poskytování OEM standardních forem a vstřikovacích komponent pro výrobce vozidel a dodavatele Tier 1.
Deformace je způsobena především nerovnoměrným chlazením nebo molekulárním orientačním napětím. Během fáze návrhu formy používáme software pro analýzu toku formy k simulaci procesů balení a chlazení, přičemž chladící okruhy navrhujeme rozdílně. Aplikujeme speciální chladicí opatření na spoji silných a tenkých stěn a začleňujeme design kompenzace deformace (antideformační obrábění), abychom efektivně řídili rovinnost a přímost po formování.
Forma využívá přesné polohovací mechanismy vložky a v konstrukci si vyhrazuje přiměřené rozměry (včetně rozměrů). V procesu vstřikování optimalizujeme vstřikovací tlak a rychlost, abychom zabránili nárazům taveniny a posunutí vložek. Kovové vložky jsou navíc předehřívány, aby se zlepšilo spojení s plastovým substrátem, což zajišťuje, že vložky jsou bezpečné a spolehlivé.
S více než 15 lety zkušeností s exportem forem jsou naše konstrukční výkresy a kusovníky plně standardizovány. Typy ocelí na formy, indikátory tvrdosti tepelného zpracování a specifikace příslušenství, to vše odpovídá normám DIN. Poskytujeme také podrobné příručky pro údržbu forem a seznamy náhradních dílů, což zajišťuje, že zákazníci mohou provádět standardní operace údržby lokálně.
| Rozměry produktu | 170*250*98 |
| Materiál produktu | PA6 GF30 |
| Cena produktu | 1,2 USD |
| Dodací lhůta produktu | 30 dní |
| Cena formy | 20 000 USD |
| Doba výroby formy | 45 dní |
| Přepravní podmínky | FOB Shang Hai |
| Platební podmínky | T/T |
| Materiál formy | 1.2344 |
| Testovací metody | CMM |
| Životnost formy | 500 tis |
| Záruční doba | 12 měsíců $ $ |
