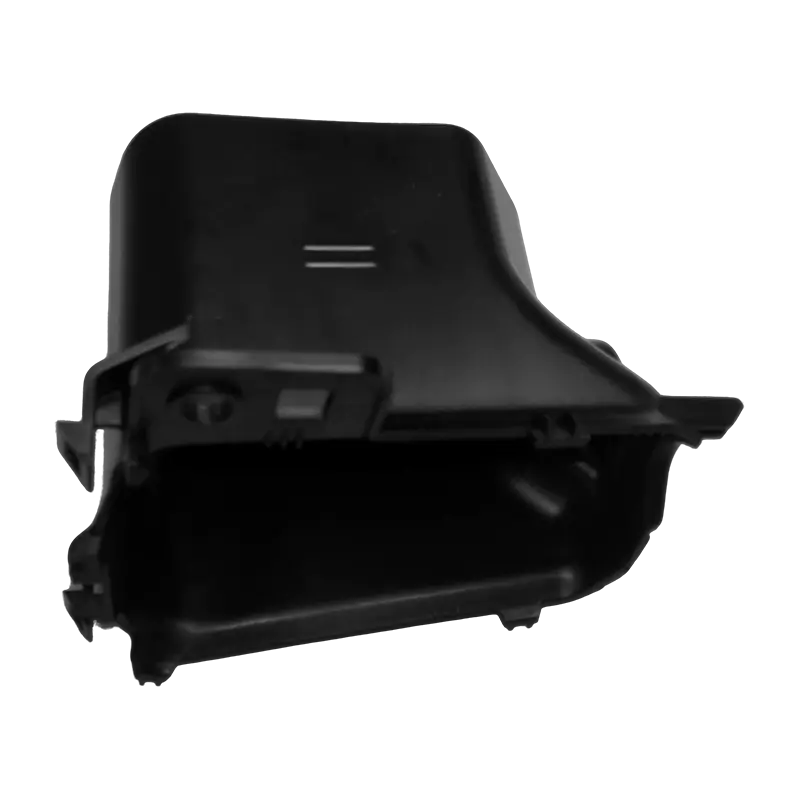

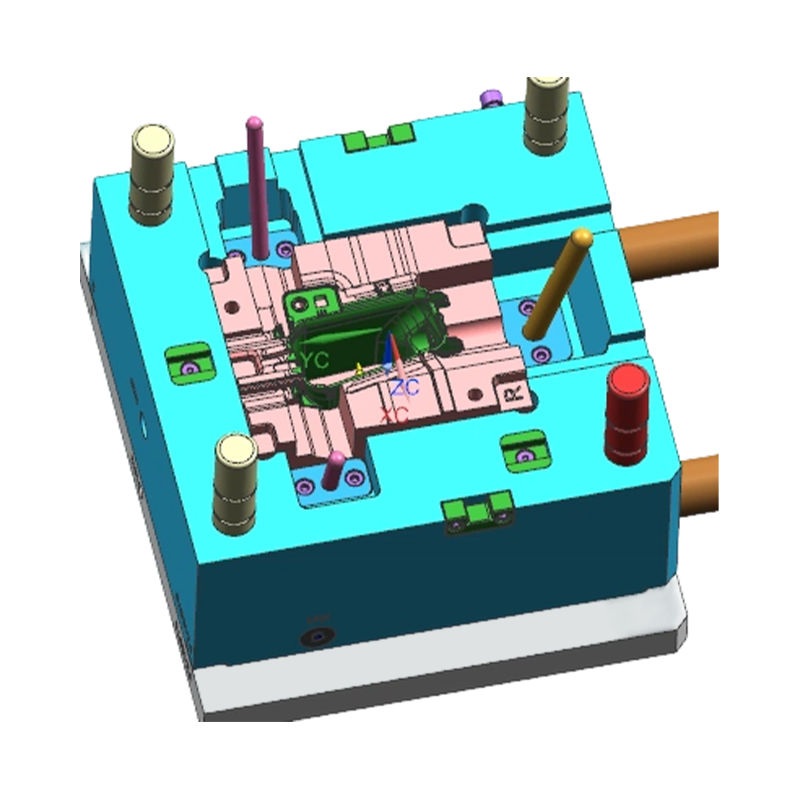

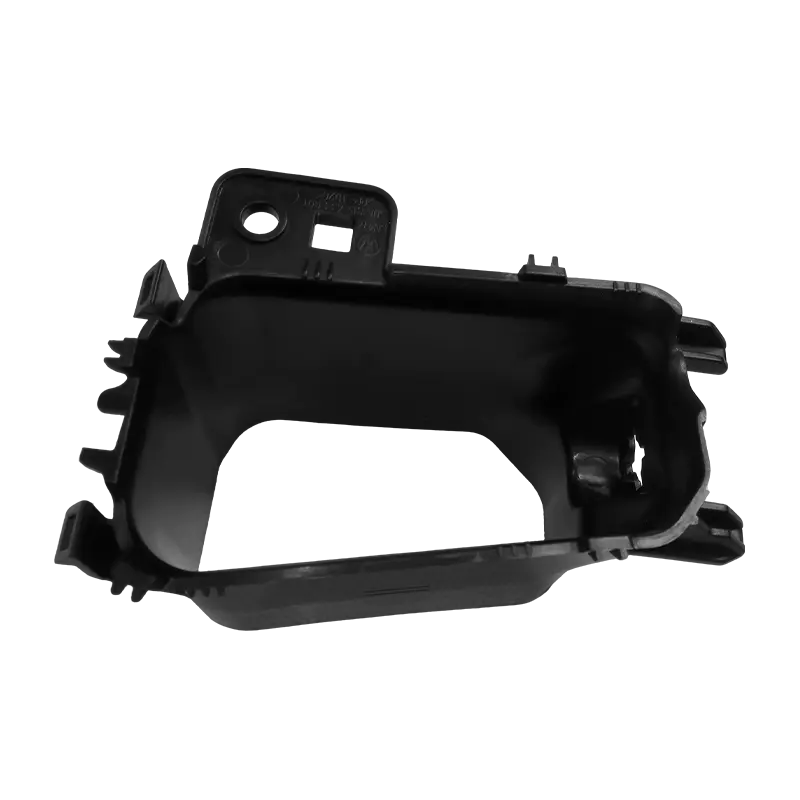

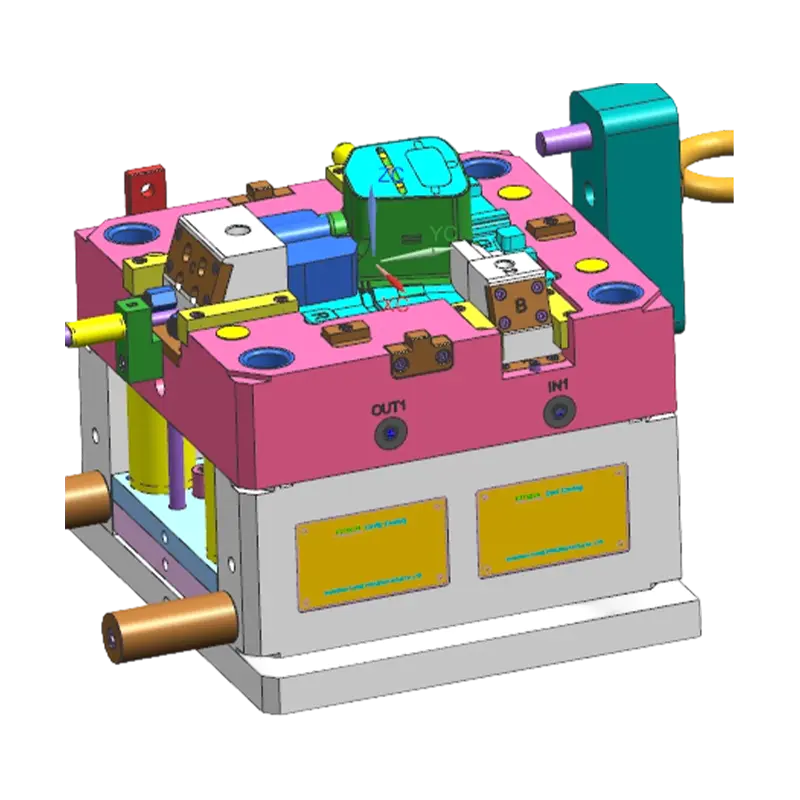

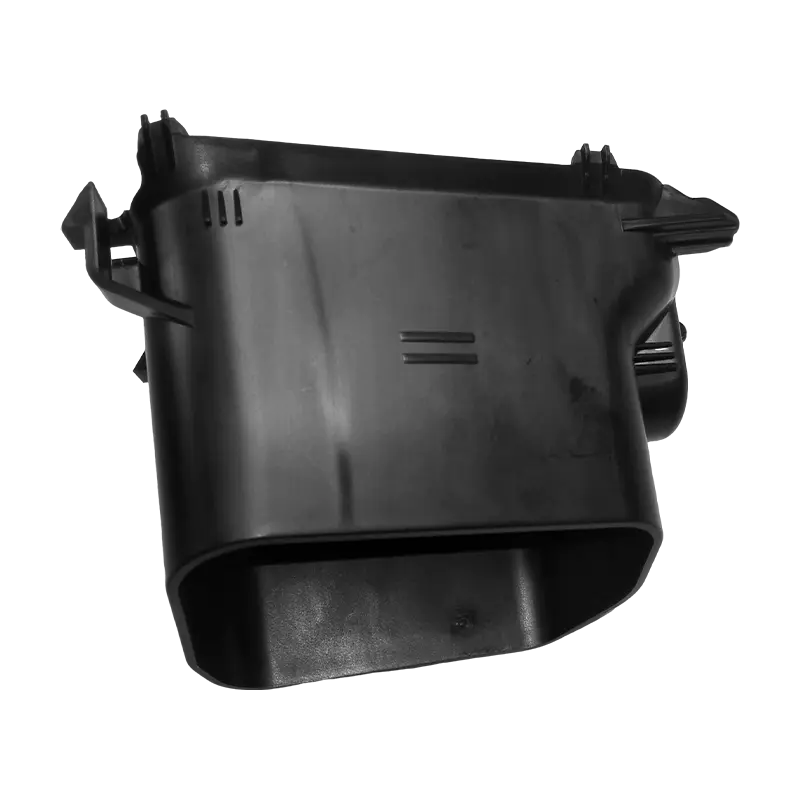

Tento produkt je specializovaná vstřikovací forma určená pro výrobu sestav automobilových vzduchových ventilů. Odvzdušňovací ventil se obvykle skládá z několika přesných plastových součástí, jako jsou lopatky, spojky, nastavovací knoflíky a plášť krytu, které vyžadují vícerozměrné nastavení směru proudění vzduchu a přesné ovládání. Forma je vyvinuta na základě klientem poskytnutých 3D výkresů nebo vzorků, využívajících technologie multislider, rotační jádrové tažení a horké vtoky k vytvoření jemných struktur, jako jsou čepové hřídele lopatek a spojovací štěrbiny. S více než 15 lety zkušeností s exportem splňujeme evropské a asijské požadavky OEM na životnost forem, přesnost montáže a jemnou povrchovou úpravu, což zajišťuje zaměnitelnost součástí a konzistentní provozní pocit v hromadné výrobě.
Domů · Produkt · Vstřikovací forma na plastové díly pro interiéry automobilů · Plastové díly vstřikovací formy pro automobilovou klimatizaci
Velkoobchod Plastové díly vstřikovací formy pro automobilovou klimatizaci
- Schopnost přesné pohybové struktury: Zkušení ve formování přesných oblastí, jako jsou čepové hřídele lopatek a spojovací mechanismy. Vysoce přesné konstrukce jezdců a vložek zajišťují hladké a neuvolněné otáčení po sestavení.
- Přesnost vícesložkového uložení: Kritické rozměry forem jsou udržovány v rámci tolerančních stupňů IT8-IT10 pro vícedílné sestavy odvzdušňovacích ventilů, což zajišťuje koordinované synchronní otevírání/zavírání lopatek.
- Realizace povrchové textury: Dutiny forem mohou být jemně texturované, vysoce lesklé nebo matné, aby odpovídaly požadavkům na styling interiéru pro hmatový pocit a vizuální efekt.
- Zajištění životnosti formy: Kritické tvářecí oblasti využívají otěruvzdornou ocel s nitridační úpravou, aby odolala otěru plastů (zejména materiálů vyztužených skelnými vlákny) při dlouhodobé výrobě.
- Přesné posuvné/zvedací mechanismy: Přesné konstrukce jezdců nebo zvedačů tvoří otvory pro čepy lopatek, zaklapávací spojky a boční otvory v pouzdře, což zajišťuje spolehlivou a stabilní akci.
- Možnost tvarování tenkých stěn: Optimalizovaný design uzávěru a rovnováha toku taveniny pro tenkostěnné konstrukce, jako jsou lopatky a spojky, zajišťují rovnoměrné plnění a minimalizují deformace.
- Optimalizovaný chladicí systém: Konformní chladicí kanály jsou navrženy na základě tloušťky stěny součásti, aby účinně řídily dobu cyklu a zajistily rozměrovou stabilitu.
- Vyměnitelné součásti opotřebení: Kritické tvarovací vložky v oblastech s vysokým opotřebením (např. čepy lopatek, štěrbiny pro knoflíky) jsou navrženy tak, aby byly odnímatelné, což usnadňuje údržbu a snižuje dlouhodobé náklady.
Tato forma se primárně používá k výrobě sestav větracích otvorů pro interiéry automobilů, včetně přístrojové desky, podlahové konzoly a zadních prostor pro cestující. Je použitelný pro osobní vozidla (auta, SUV, MPV) a užitková vozidla dodávaná dodavatelům automobilového průmyslu Tier-1 a OEM.
Optimalizujte úhly úkosu a rovnoměrnost leštění povrchu v oblastech otáčení; zkontrolujte vůle jezdců, abyste zabránili otřepům/otřepům; zajistit, aby tolerance uložení čepu k otvoru byly v rámci specifikace.
Přísně kontrolujte přesnost obrábění u drážek táhel a otvorů pro lamely; analyzovat deformaci lopatek pomocí analýzy toku formy a přednastavené protideformace v návrhu formy.
Optimalizujte design třecí plochy na kontaktních plochách knoflíku a pouzdra; kontrolovat drsnost povrchu a rozměrové tolerance, aby byly splněny specifikace síly OEM.
- Před návrhem formy poskytněte úplný 3D výkres sestavy sestavy větracího otvoru, abyste potvrdili vztahy mezi součástmi a dráhy pohybu.
- Přesně specifikujte třídu plastového materiálu a přísady (např. obsah skleněných vláken) pro nastavení smrštění a vyhodnocení výběru oceli, zejména pro vyztužené materiály.
- Pravidelně čistěte zbytky oleje a nečistoty z oblastí jezdce a zvedáku; zkontrolujte mazací systém, abyste zajistili hladký chod mechanismu.
| Rozměry produktu | 130*142*88 |
| Materiál produktu | pp |
| Cena produktu | 0,5 USD |
| Dodací lhůta produktu | 30 dní |
| Cena formy | 7 000 USD |
| Doba výroby formy | 40 dní |
| Přepravní podmínky | FOB Shang Hai |
| Platební podmínky | T/T |
| Materiál formy | 1,2738 HH |
| Testovací metody | CMM |
| Životnost formy | 500 tis |
| Záruční doba | 12 měsíců $ $ |
Získejte cenovou nabídku
Fanze T&M (Jiashan) Co., Ltd., formerly Shanghai Fanze Precision Mould (est. 2005), is a precision enterprise specializing in injection mold development and plastic part manufacturing. We are China Plastové díly vstřikovací formy pro automobilovou klimatizaci Suppliers and Wholesale Plastové díly vstřikovací formy pro automobilovou klimatizaci Company, Exporter. Leveraging Singaporean precision technology and an international strategy, the company integrates R&D, mold design, manufacturing, and injection molding.
Naše zařízení o rozloze 14 000 m² se sídlem v Jiashan, Zhejiang, využívá vysoce výkonné japonské a německé stroje (CNC, EDM, drátové řezání) k poskytování kompletního řetězce služeb: výzkum a vývoj, výroba forem, vstřikování, tisk a montáž. S certifikací IATF16949 se specializujeme na automobilové interiéry, nové nabíjecí baterie a spotřebiče. Díky partnerství s globálními lídry, jako jsou Land Rover, SAIC a ABB, vyvážíme do celého světa a dodáváme kvalitu prostřednictvím vyspělých technologií a odborného řízení.
