Části vstřikovací formy zadního krytu tiskárny

Specifikace produktu

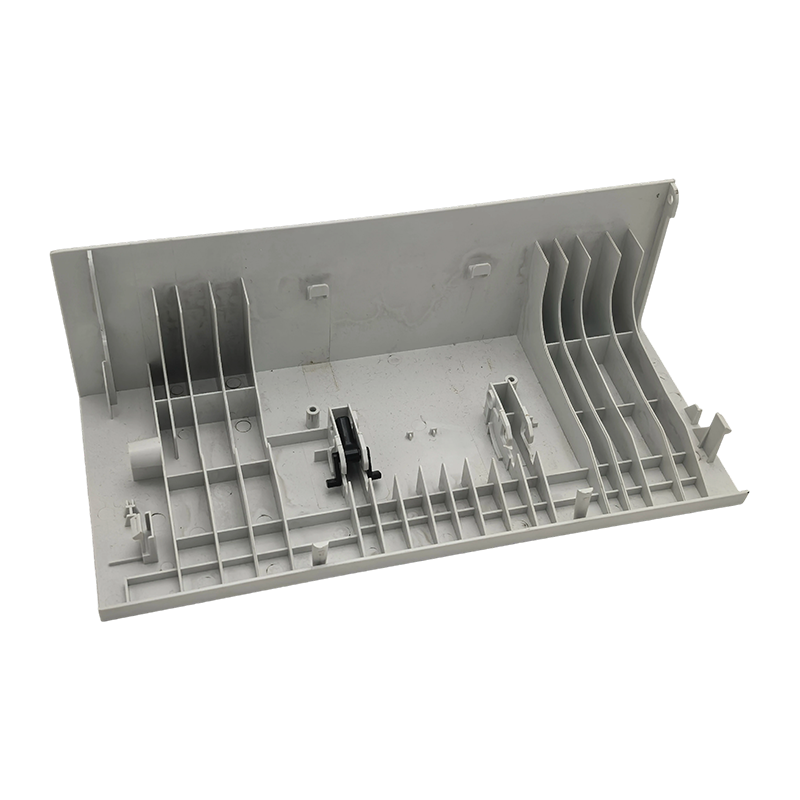

Zadní krycí panel tiskárny

• Kompatibilní materiály: Nehořlavý ABS (UL94 V0), PC/ABS slitina — kombinující nehořlavost s odolností proti nárazu
• Konstrukční vlastnosti: Tenkostěnná velkoplošná skořepina s otvory pro ventilační štěrbiny, výřezy rozhraní, otvory pro dráhu papíru a montážními strukturami snapfit/šroubovací nástavec
• Rozměrová přesnost: Vybavte mezery bočními panely a přísně kontrolovaným spodním pláštěm; pozice dělicí linky nastavené podle požadavků na montáž
• Povrchová úprava: Leptání textury (standardy VDI/MoldTech) nebo lakování; povrch bez viditelných stop propadů, svarů a stop po toku
• Konfigurace sestavy: Kombinované zaklapávací a šroubové upevnění; podporovány požadavky na design pro rychlé uvolnění
• Barva: Vstřikování podle zákaznického barevného kódu; přírodní pryskyřicová barva nebo míchání masterbatch podporováno

Plastové součásti tiskárny (všeobecné specifikace)

• Kompatibilní materiály: ABS, PC/ABS, PP, HIPS, nehořlavý ABS/PC (UL94 V0/V2)
• Typy dílů: Vnější panely pláště, funkční konstrukční díly, vodítka papíru, kryty prostoru pro inkoustové kazety, rámy ovládacích panelů, vnitřní konstrukční podpěry

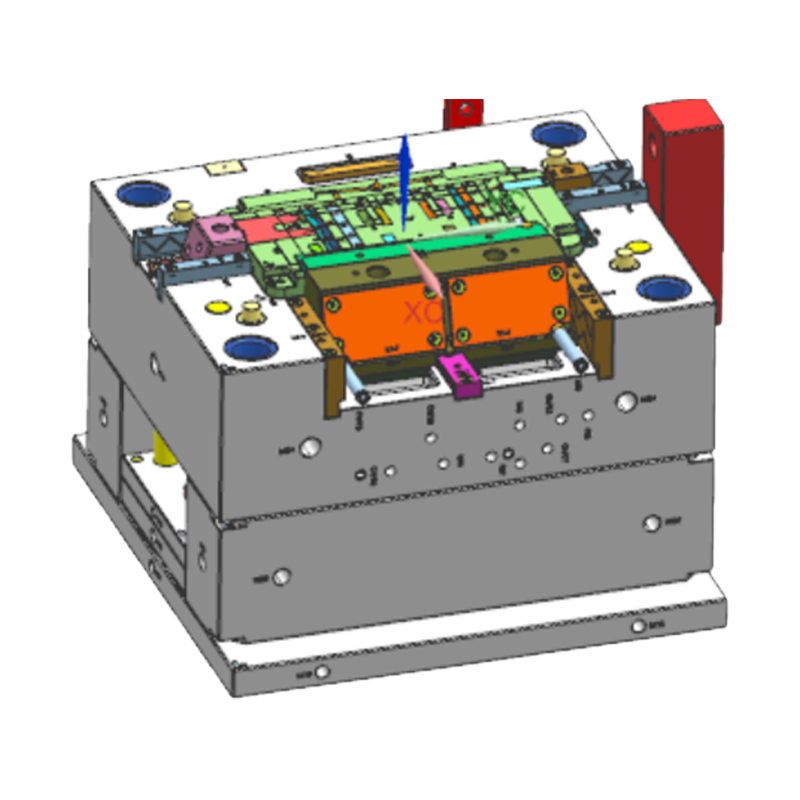

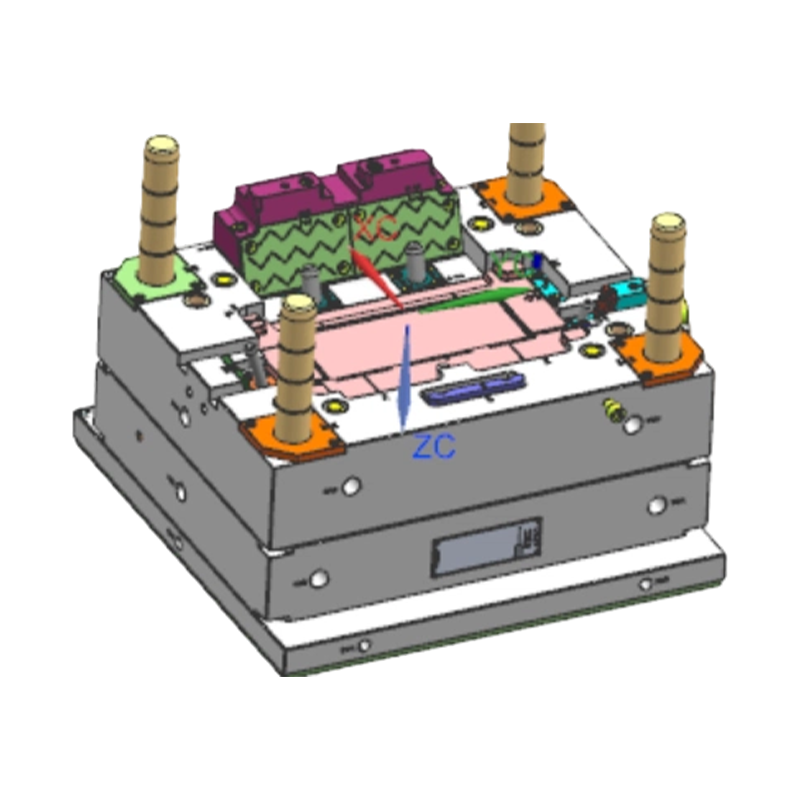

• Typy forem: Jednoduchá/vícenásobná s posuvným a zvedacím vyhazovacím mechanismem; podporovány systémy horkých vtoků
• Povrchová úprava: Leptání textury, zrcadlový lesk, základní povrchová úprava laku – aplikováno podle klasifikace stupně vzhledu součásti
• Rozměrová tolerance: Tolerance lícujícího povrchu podle výkresových specifikací; rovnoměrnost tloušťky stěny na tenkostěnných dílech přísně kontrolována
• Sekundární procesy: Ultrazvukové svařování, montáž snapfit, aplikace štítků a montáž hotových komponent z více částí
• Certifikované materiály: Suroviny s certifikací UL, RoHS a SGS dostupné s podpůrnou zkušební dokumentací

Oblasti použití
Zadní krycí panel tiskárnys and Plastic Components:

• Zadní kryty těla inkoustové tiskárny, zadní zarážky zásobníku papíru a kryty prostoru pro inkoustové kazety
• Kryty zadních dvířek laserové tiskárny, kryty přístupu k dráze papíru a dvířka prostoru pro tonerovou kazetu
• Víka skeneru multifunkční tiskárny (MFP), kryty podávání papíru ADF a boční panely
• Tělo tiskárny štítků a tiskárny čárových kódů a kryty přihrádek na média
• Kryty panelu těla širokoformátového plotru a konstrukční díly přihrádky na roli média
• Kryty 3D tiskáren, kryty mechanismu podávání vlákna a panely krytu elektroniky

Nejčastější dotazy a technické aspekty
Q1: Zadní krycí panely tiskárny mají velké plochy a vykazují značné deformace po lisování – jak se to řeší?
Deformace u velkých tenkostěnných krycích panelů je běžnou výzvou při vstřikování krytu tiskárny, která je způsobena nerovnoměrným chlazením, které způsobuje rozdílné smršťování napříč součástí, nevyvážený tok plnění z neoptimálního umístění vtoku a charakteristiky anizotropního smršťování materiálu. Protiopatření zahrnují: CAE analýzu toku formy během návrhu formy pro optimalizaci počtu vtoků a umístění pro vyvážené plnění; konformní design chladicího kanálu pro zlepšení rovnoměrnosti chlazení; předkompenzační geometrie začleněná do povrchů dutiny formy; a výběr izotropně modifikovaných tříd ABS s nízkým smršťováním. Iterativní zkoušky forem T1 a T2 se provádějí, dokud není deformace v rámci tolerance rovinnosti tažení.
Otázka 2: Na površích vzhledu tiskárny se objevují čáry svarů – jak je lze zlepšit?
Svarové linie se tvoří v bodech sbíhání čela taveniny a nelze je zcela eliminovat u tenkostěnných vstřikovaných dílů. Opatření ke zlepšení zahrnují: přemístění bran tak, aby nasměrovaly svarové linie do oblastí, které se neobjevují, jako jsou vnitřní povrchy nebo skryté zóny; zvýšení teploty formy a teploty taveniny pro zlepšení kvality tavení taveniny v bodech konvergence; optimalizace místního odvětrávání v místech svarové linie, aby se snížilo zachycování plynu, které prohlubuje viditelnost svarové linie; a aplikování leptání textury na vzhledové povrchy pro vizuální maskování zbytkových stop po svarech prostřednictvím difúze povrchového vzoru.
Otázka 3: Mezery plastových součástí tiskárny mají přísné požadavky – jak je zachována rozměrová konzistence?
Požadavky na montážní mezeru sestavy tiskárny obvykle vyžadují tolerance ±0,3 mm nebo těsnější napříč lícujícími plastovými součástmi. Opatření rozměrové konzistence zahrnují: vysoce přesné CNC a EDM obrábění pro rozměry dutiny formy; kompletní protokoly o kontrole prvního předmětu (FAI) a průběžných kontrolách s úplnou nebo odběrovou kontrolou kritických rozměrů; Statistical Process Control (SPC) aplikovaný na klíčové parametry procesu vstřikování pro monitorování driftu procesu; a periodické audity rozměrů dutiny formy s okamžitou opravou, když je zjištěno opotřebení.
Q4: Programy plastových součástí tiskáren zahrnují mnoho nástrojů forem – jak je řízen souběžný vývoj?
U kompletních programů vývoje sad plastových součástí tiskáren uplatňujeme přístup projektového řízení a vytváříme jednotný harmonogram vývoje forem pro zákazníka, který definuje milníky zmrazení designu, dodací lhůty pro nákup oceli, harmonogramy obrábění a plány zkoušek forem pro každý nástroj. U rozměrově vzájemně závislých dílů, jako jsou zadní krycí panely a boční panely, jsou naplánovány simultánní zkoušky forem, aby se ověřila správnost sestavy, čímž se zabrání zpožděním při ověřování způsobeným postupným dokončováním nástrojů. Zákazníci dostávají pravidelné zprávy o pokroku, které sledují stav vývoje každého nástroje formy.
Otázka 5: Vyžadují plastové součásti tiskárny specifické bezpečnostní certifikace a jak jsou materiály zarovnány?
Kancelářské tiskárny prodávané na evropských trzích obvykle vyžadují certifikaci CE pokrývající směrnici o nízkém napětí (LVD) a směrnici o elektromagnetické kompatibilitě (EMC), přičemž materiály plastových komponent podléhají požadavkům na omezení látek RoHS a požadavkům na zpomalení hoření UL94. Získáváme certifikované třídy surovin podle požadavků na certifikaci specifikovaných zákazníkem a poskytujeme zprávy o zkouškách materiálu SGS, certifikační dokumentaci UL Yellow Card a prohlášení o shodě RoHS se zásilkou na podporu dokumentace k certifikaci produktu zákazníka.

Q: 10. Pokud chci vyvinout produkt obsahující vstřikované díly, jaký druh pomoci mi můžete poskytnout?

Můžeme poskytnout plnou podporu od kontroly vývoje produktu a konstrukčního návrhu až po výrobu forem, objemové vstřikování, tisk a montáž. Můžeme spolupracovat se zákazníky v raných fázích vývoje produktu, abychom optimalizovali návrhy pro snížení nákladů a lepší vyrobitelnost.

Q: 9. Jaká je politika kvality společnosti?

Společnost vždy dodržuje politiku kvality „Přesnost, vysoká účinnost, kvalita kování“ a je odhodlána poskytovat zákazníkům vysoce kvalitní služby prostřednictvím vyspělých technologií a vynikajícího manažerského týmu.

Q: 8. Jaké jsou vaše konkurenční výhody ve srovnání s jinými podniky s formami?

Naše výhody spočívají v kombinaci singapurské technologie přesných forem, pokročilého výrobního vybavení (rozsáhlé importované CNC a vstřikovací stroje), komplexního výrobního procesu na jednom místě (od návrhu po montáž) a přísného systému řízení kvality certifikovaného IATF 16949.

Q: 7. Kdo jsou vaši hlavní zákazníci a do jakých regionů se produkty vyvážejí?

Navázali jsme dobré kooperativní vztahy se známými společnostmi, včetně britských Land Rover a Triumph Motorcycles, domácích SAIC, Changan, nabíjecích stanic ABB a japonské Tiger Corporation. Naše výrobky jsou vyváženy do zemí, jako je Japonsko, Evropa a Spojené státy. $ $
