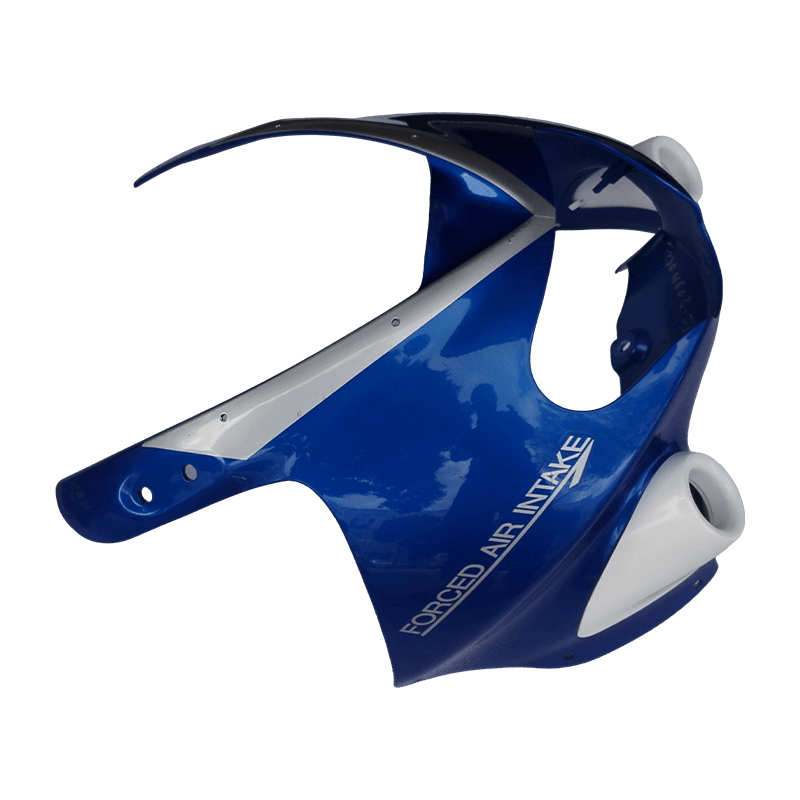

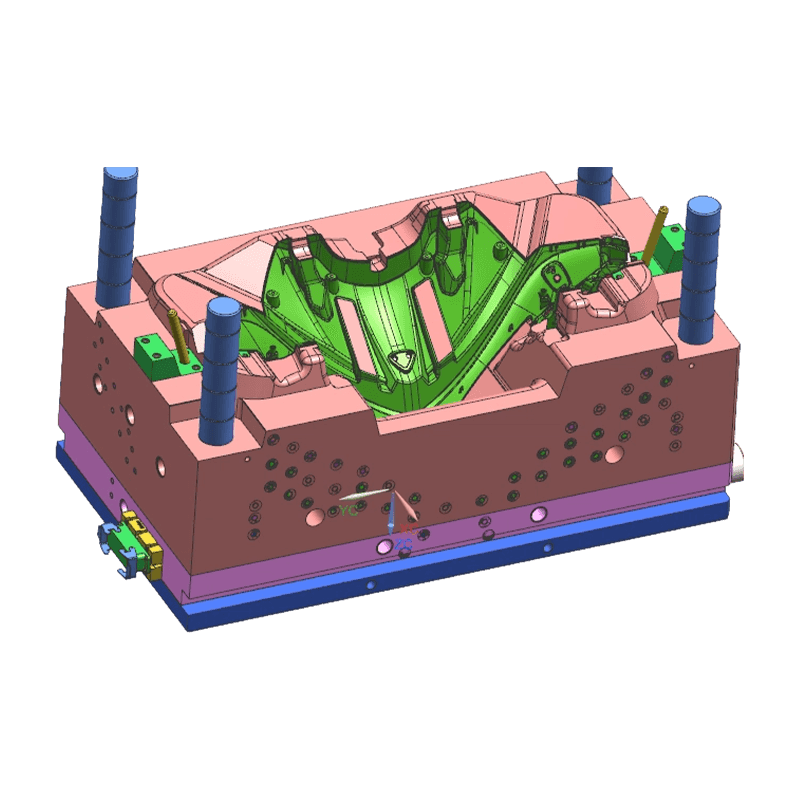

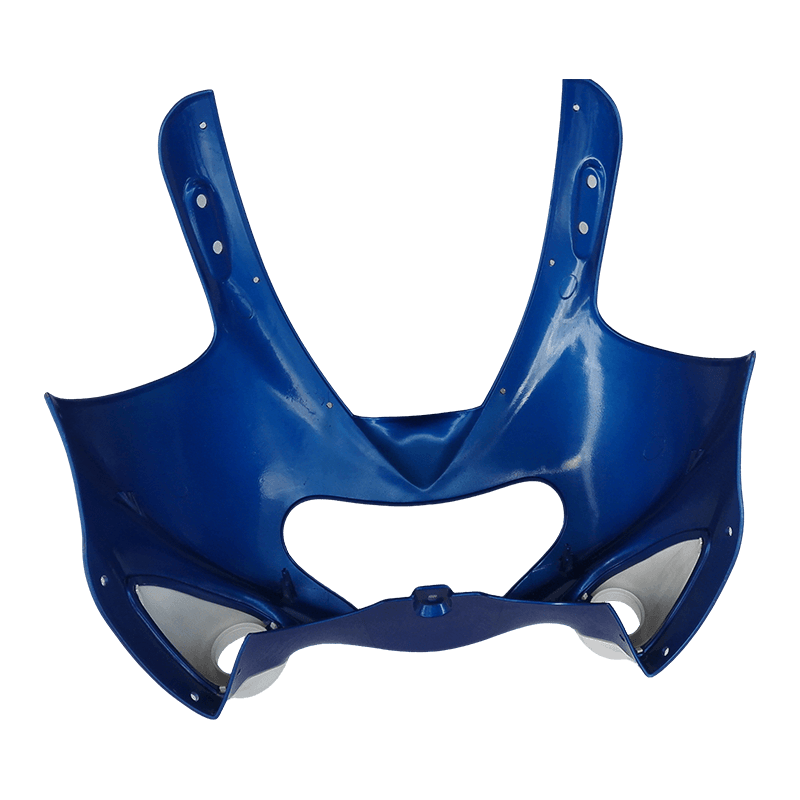

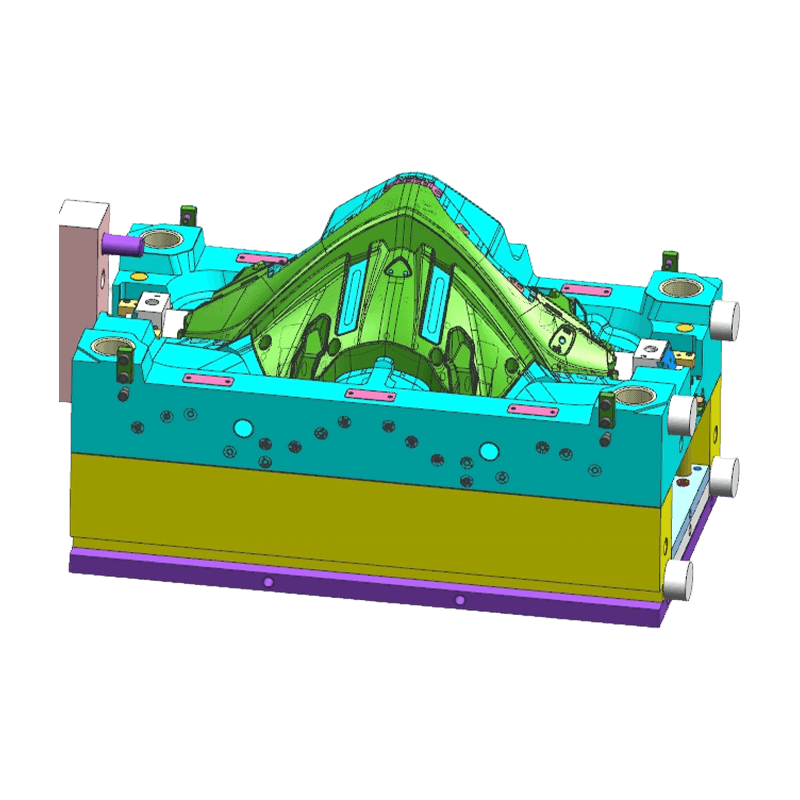

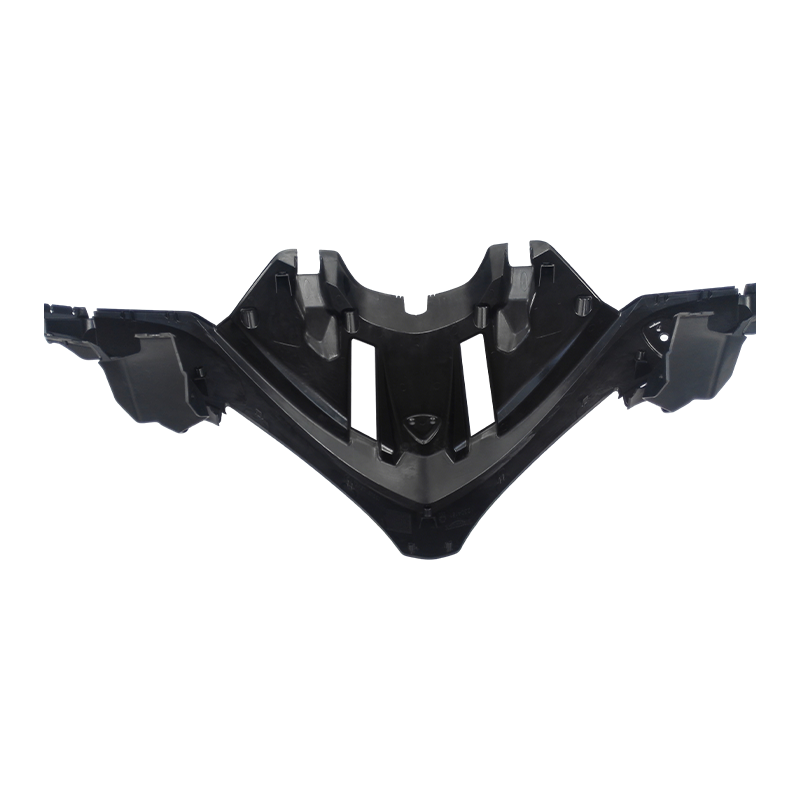

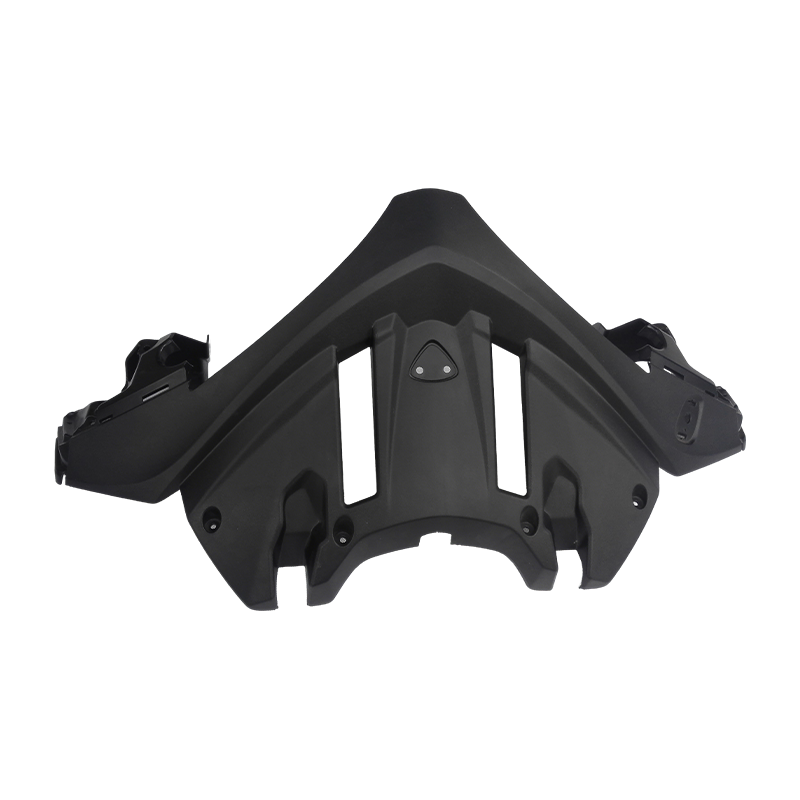

Přední kapotáž motocyklu vstřikovací forma

Hlavní výhody

• Možnost tvarování velkých komplexních povrchů: Zručný ve zvládání velkých rozměrů, hlubokých dutin a požadavků na dva/vícenásobné střely. Přesný design dělicí linie zajišťuje hladké, lícující vnější linie.
• Zajištění kvality povrchu třídy A: Dutiny forem procházejí vysokým leštěním nebo jemnou texturou, aby se dosáhlo zrcadlového lesku nebo stejnoměrného zrnění, splňující požadavky na vzhled předních kapotáží motocyklů.
• Řízení struktury tenké stěny: Uspořádání vtoku a pozice svarových linií jsou optimalizovány pomocí analýzy toku formy, aby bylo dosaženo lehkých tenkostěnných konstrukcí při zachování tuhosti, snížení spotřeby materiálu a doby cyklu.
• Design tuhosti formy: U velkých forem se používají vysokopevnostní základny forem a zesílené desky v kombinaci s vícebodovými upínacími systémy, aby se minimalizovalo vychýlení při vysokém vstřikovacím tlaku a zajistila se rozměrová stabilita dílu.

Vlastnosti produktu

• Přesný design dělicí čáry: Přesnost usazení dělicí čáry je řízena v rozmezí 0,02 mm, aby se zabránilo otřesům během upínání, což zajišťuje hladké, přirozené vnější linie.
• Konstrukce integrovaného mechanismu: Forma integruje jezdce, zvedače a hydraulické jednotky pro tažení jádra, aby vytvořily složité prvky, jako jsou boční montážní otvory, západky a větrací mřížky.
• Systém regulace teploty: Účinné konformní chladicí kanály jsou navrženy tak, aby zajistily rovnoměrné chlazení velkých dílů, čímž se sníží deformace a vnitřní pnutí.
• Optimalizovaný ventilační systém: Přesné odvzdušňovací drážky jsou umístěny v oblastech posledního plnění a podél dělicích čar, aby se zabránilo popálení nebo krátkým výstřelům způsobeným zachycením plynu.
• Konstrukce odolnosti proti opotřebení a životnosti: Kritické pohyblivé části a oblasti s vysokým opotřebením využívají ocel odolnou proti opotřebení s nitridací nebo povlakováním, aby byla zajištěna stabilita během dlouhodobé hromadné výroby.

Aplikace

Tato forma se primárně používá ve výrobě motocyklů k výrobě předních krytů kapotáže pro různé benzínové a elektrické motocykly. Je použitelný pro silniční kola, sportovní kola, cruisery a skútry dodávané výrobcům motocyklů OEM a dodavatelům úrovně 1.

Běžné problémy a řešení

• Vydání: Deformace u velkých tenkostěnných dílů.
  Řešení: Optimalizujte umístění a množství brány pomocí analýzy toku formy; design konformního chlazení pro rovnoměrnou teplotu; přednastavená kompenzace protideformace v konstrukci formy.
• Vydání: Viditelné svarové linie na vzhledovém povrchu.
  Řešení: Optimalizujte rozvržení brány tak, aby se svarové linie přesunuly do oblastí bez vzhledu; zvyšte teplotu formy nebo použijte sekvenční vstřikování ventilů; umístěte větrací otvory na místa svařovacích linek.
• Vydání: Přetáhněte značky nebo značky vyhazovacího kolíku na povrchu vzhledu během vysunutí.
  Řešení: Optimalizujte úhly úkosu; leštit nebo natřít povrchy hlubokých dutin; optimalizovat uspořádání vyhazovacího systému a zvětšit vyhazovací plochu.

Důležité úvahy

• Poskytněte kompletní 3D data přední kapotáže motocyklu a požadavky na povrch třídy A před návrhem formy, jasně definujte polohu dělicí čáry a oblasti vzhledu.
• Přesně specifikujte druh plastového materiálu a přísady (např. UV stabilizátory, obsah skleněných vláken) pro nastavení smrštění a vyhodnocení výběru oceli.
• Během přepravy a skladování velkých forem používejte vyhrazené podpěrné stojany, abyste zabránili nerovnoměrné síle na patky formy, která by mohla způsobit deformaci desky.
• Pravidelně kontrolujte systém regulace teploty horkého vtoku a těsnění hydraulických/pneumatických tažných jednotek, abyste zajistili správnou funkčnost.
