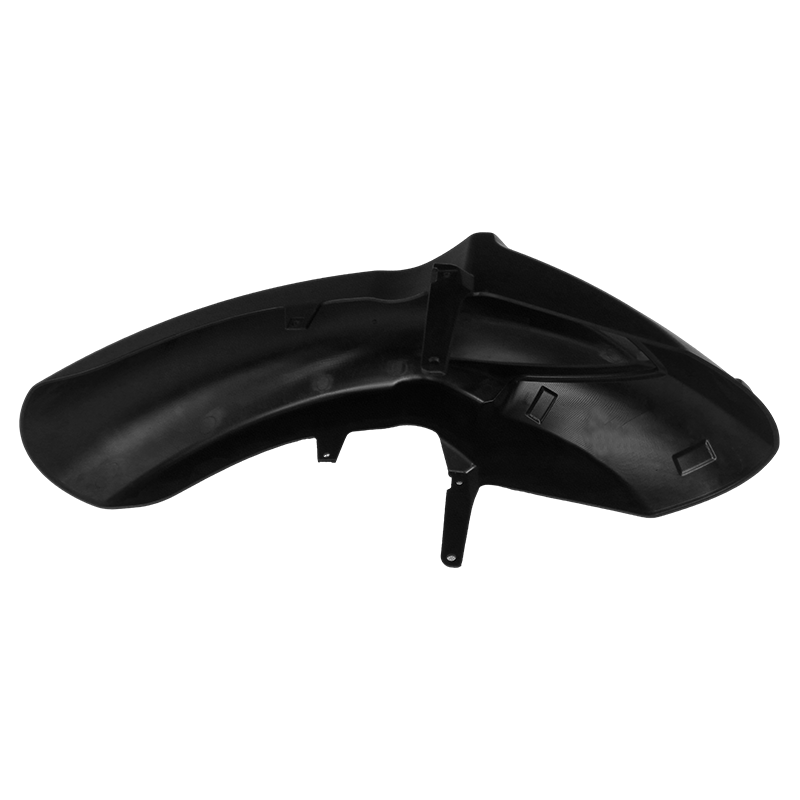

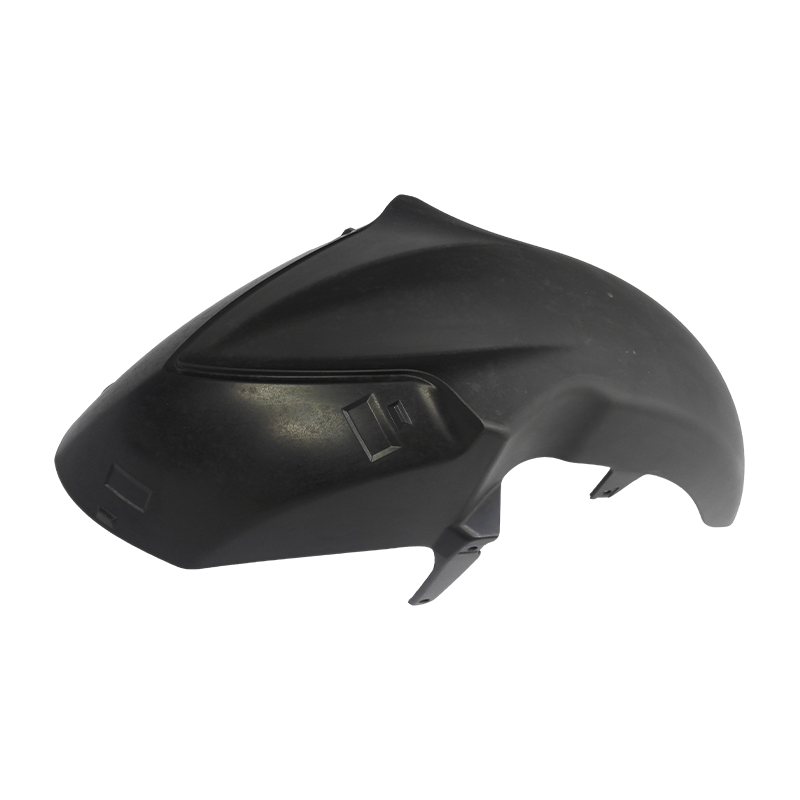

Vstřikovací forma předního blatníku motocyklu

Hlavní výhody

• Možnost tvarování zakřiveného povrchu: Zkušenosti s manipulací s velkými obloukovými konstrukcemi. Přesný design dělicí linie zajišťuje hladké, lícující vnější linie a rovnoměrnou vůli s pneumatikou.
• Zajištění dílů odolných vůči počasí: Konstrukce formy plně zohledňuje změny smrštění a požadavky na odolnost vůči UV záření pro plastové materiály vystavené venkovnímu prostředí, což zajišťuje, že díly odolávají vyblednutí a deformaci během dlouhodobého používání.
• Návrh strukturální integrace: Posuvné a zvedací mechanismy jsou integrovány do formy a tvoří prvky, jako jsou montážní držáky, výztužná žebra a spony kabelového svazku z jednoho kusu, což snižuje počet následných montážních kroků.
• Trvanlivost formy: V kritických oblastech tváření se používá ocel odolná proti opotřebení s nitridační úpravou, aby odolala otěru materiálů vyztužených skelnými vlákny a dlouhodobé hromadné výrobě.

Vlastnosti produktu

• Přesný design dělicí čáry: Přesnost usazení dělicí čáry je řízena v rozmezí 0,02 mm, aby se zabránilo otřesům během upínání, což zajišťuje hladké, přirozené vnější linie.
• Ovládání zakřiveného povrchu: Povrchy dutin jsou obráběny pomocí vysoce přesného 5osého CNC, aby byly zajištěny hladké přechody zakřivení a rovnoměrná vůle pneumatiky.

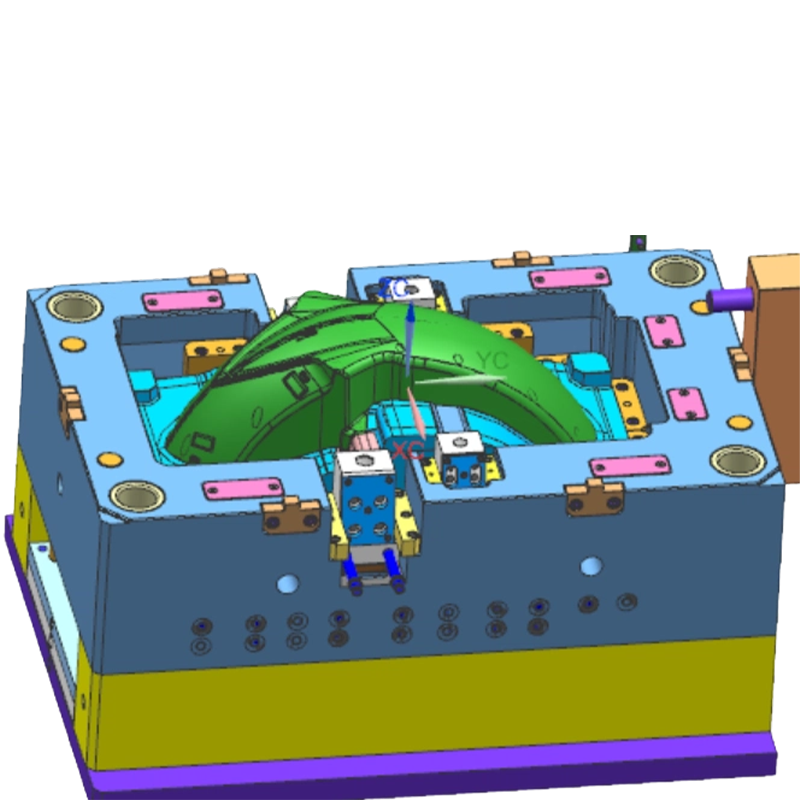

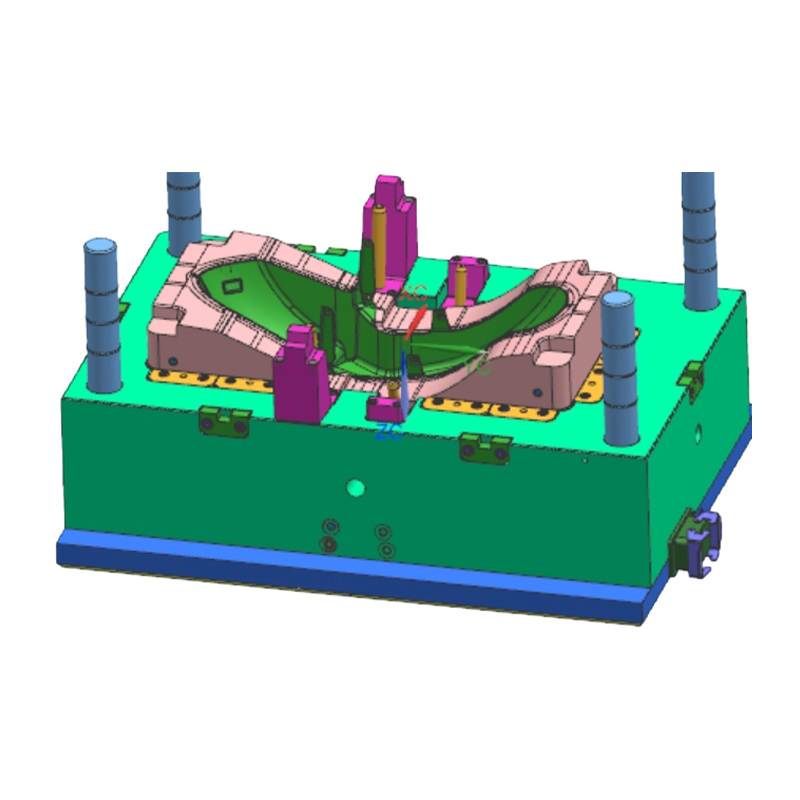

• Konstrukce integrovaného mechanismu: Forma integruje posuvné a zvedací mechanismy pro vytvoření komplexních prvků, jako jsou boční montážní otvory, výztužná žebra a západky.
• Optimalizovaný chladicí systém: Konformní chladicí kanály jsou navrženy na základě tloušťky stěny součásti, aby účinně řídily dobu cyklu a minimalizovaly deformaci.
• Umístění ventilačního systému: Přesné odvzdušňovací drážky jsou umístěny na koncích zakřivených oblastí a u kořenů žeber, aby se zabránilo krátkým výstřelům nebo popálení způsobenému zachycením plynu.

Aplikace

Tato forma se primárně používá ve výrobě motocyklů k výrobě komponentů předních blatníků pro různé benzínové a elektrické motocykly. Je použitelný pro silniční kola, sportovní kola, terénní kola, cruisery a skútry dodávané výrobcům motocyklů OEM a dodavatelům úrovně 1.

Běžné problémy a řešení

• Vydání: Stopy nebo deformace v zakřivených oblastech povrchu.
  Řešení: Optimalizujte umístění vtoku a přídržný tlak pomocí analýzy toku formy; design konformního chlazení pro rovnoměrnou teplotu; optimalizujte návrh tloušťky stěny, abyste se vyhnuli místním silným úsekům.
• Vydání: Nedostatečná pevnost nebo zlomení v místech montážních konzol.
  Řešení: Optimalizujte design žeber v místech konzol; zvýšit místní chlazení v odpovídajících oblastech formy, aby se zajistila správná krystalizace materiálu; vyberte vhodné vyztužené plastové materiály.
• Vydání: Stopy po toku nebo tryskání na povrchu součásti.
  Řešení: Optimalizujte typ a umístění brány pomocí vějířových nebo podmořských vrat; upravte rychlost vstřikování a teplotu formy, abyste zajistili hladké plnění taveniny.

Důležité úvahy

• Poskytněte kompletní 3D data předního blatníku motocyklu před návrhem formy, jasně definujte umístění montážních bodů a požadavky na vůli pneumatik.
• Přesně specifikujte druh plastového materiálu a přísady (např. UV stabilizátory, obsah skleněných vláken) pro nastavení smrštění a vyhodnocení výběru oceli.
• Pravidelně čistěte zbytky oleje a nečistoty z oblastí jezdce a vyhazovacího kolíku, abyste zajistili hladký chod vyhazovacího mechanismu.
• Aplikujte antikorozní ošetření na dutiny a jezdce během skladování formy.
