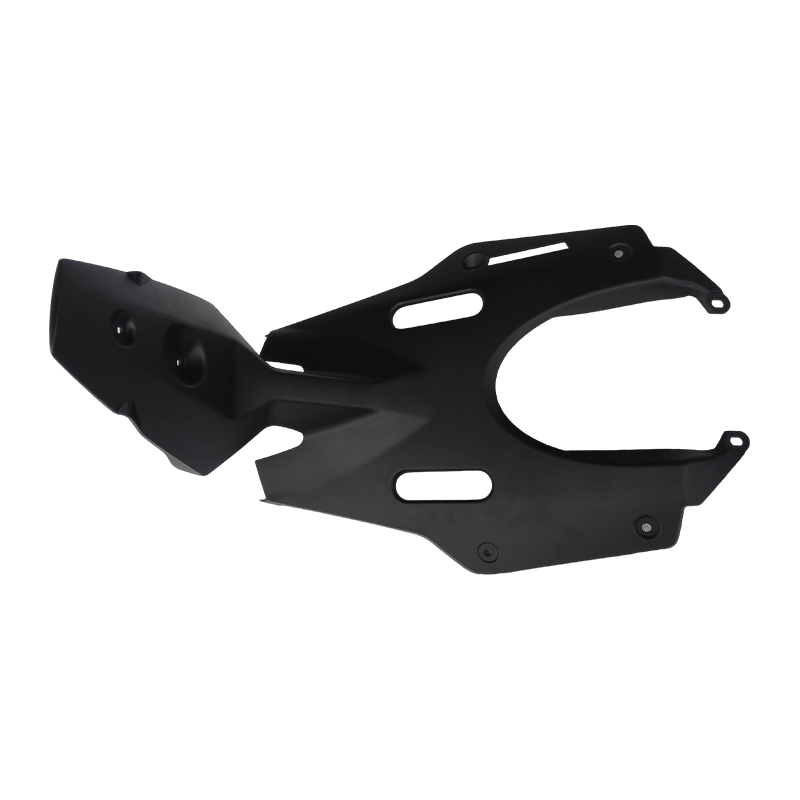

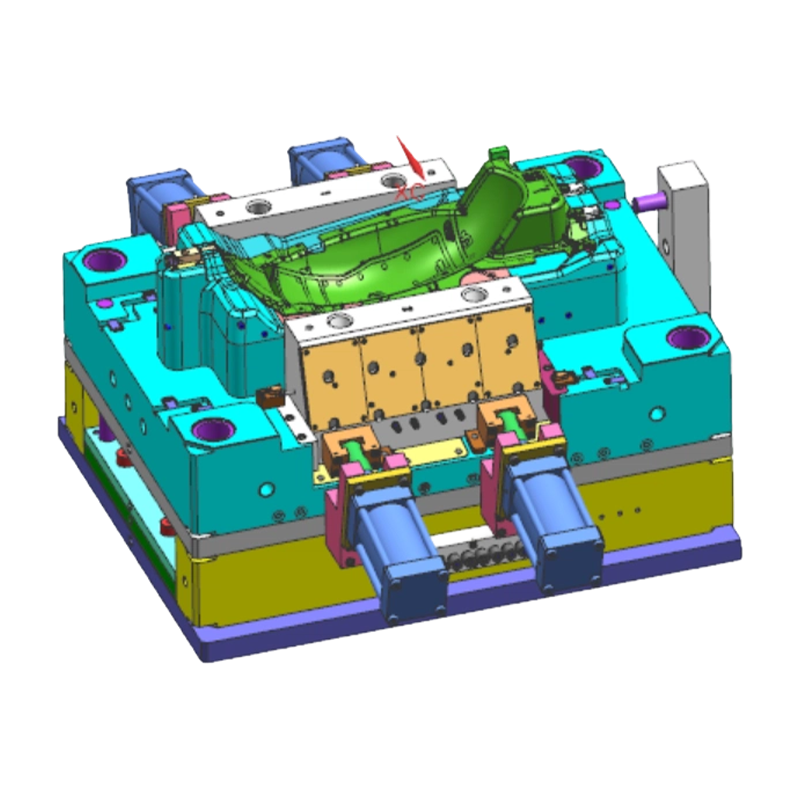

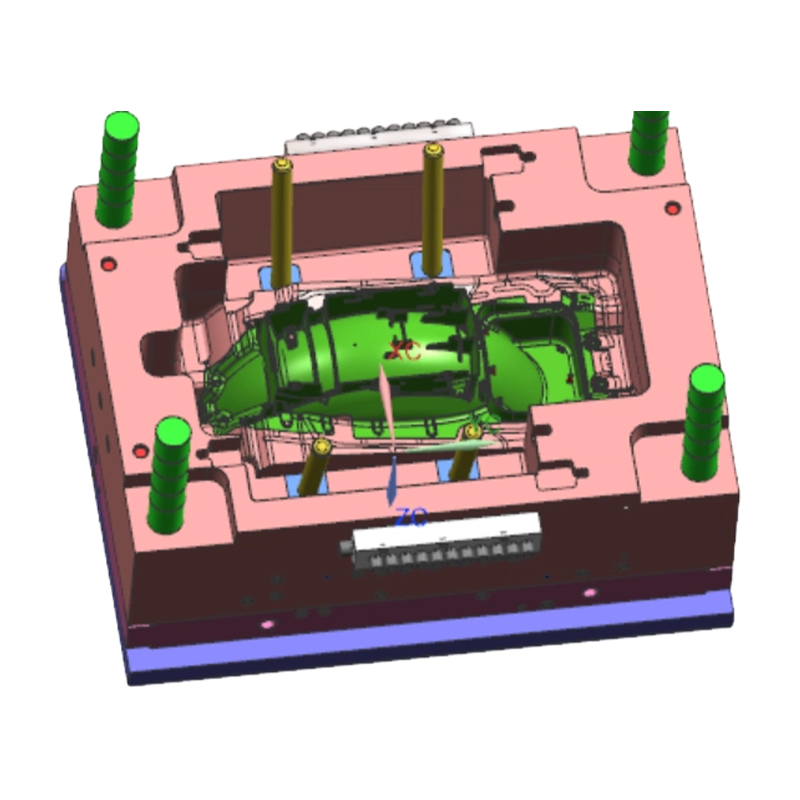

Vstřikovací forma pro zadní blatník motocyklu

Hlavní výhody

• Ovládání tvarování velkého zakřiveného povrchu: Forma, zaměřená na velké a tenkostěnné vlastnosti zadních blatníků, zahrnuje systémy horkých vtoků a studené otvory pro vyrovnání plnicího tlaku, účinně řeší deformaci deformací a povrchové propady běžné u velkých vstřikovacích dílů.
• Konzistence textury povrchu: Povrch dutiny prochází vysoce přesnými texturovacími procesy, které zajišťují jednotnou hloubku zrnitosti a úrovně lesku na lisovaném dílu, které splňují estetické standardy vozidla, a zabraňují nespojitosti textury způsobené chybami při obrábění.
• Přizpůsobený konstrukční návrh: Na základě 3D modelů poskytnutých zákazníkem jsou přesně vypočítány míry smrštění a konstrukce montážních otvorů a snapfitů jsou optimalizovány tak, aby zaručovaly přesnost lícování a montáže mezi blatníkem a rámem nebo kyvnou vidlicí.
• Možnost služby FullProcess: S využitím 15 let zkušeností s exportem forem poskytujeme nejen výrobu forem, ale také výrobu vstřikováním, svařování plastů (např. svařování blatníku k vnitřní vložce) a služby montáže komponent pro jednorázové dodávky.

Vlastnosti produktu

• Adaptabilita materiálu odolného vůči počasí: Konstrukce formy je kompatibilní s materiály automobilové kvality, jako je PP a ABS. Lisované díly mají dobrou odolnost vůči UV záření, vysokým/nízkým teplotám a chemické korozi, vhodné pro složité venkovní podmínky.
• Optimalizace strukturální pevnosti: Forma má vnitřní struktury pro vytváření výztužných žeber, zvyšující mechanickou pevnost blatníku bez zvýšení hmotnosti a zabraňující únavovému lomu z hnacích vibrací.
• Vysoká přesnost montáže: Kritické rozměry forem jsou řízeny s tolerancí na úrovni mikronů, což zajišťuje, že vyrovnání mezery a zarovnání s koncovými světly, rámy SPZ a okolními aerodynamickými kryty splňují požadavky montážního procesu.
• Design LongLife: Klíčové součásti forem používají ocel odolnou proti opotřebení, splňující mezinárodní normy DIN nebo HASCO, zajišťující rozměrovou stabilitu během dlouhodobé hromadné výroby.

Aplikační scénáře

• Výroba dvoukolových motocyklů: Vhodné pro výrobu zadních blatníků pro silniční kola, podstavce, skútry a další typy vozidel.
• Terénní vozidla (ATV/UTV): Používá se pro vývoj forem blatníků pro terénní modely, splňující vyšší požadavky na odolnost proti nárazu v drsném prostředí.
• Díly pro elektromobily/EMoto: Přizpůsobení požadavkům na formy pro vnější díly nových energetických dvoukolových vozidel, splňující požadavky na lehkost a přizpůsobený design.
• Aftermarket a úpravy: Poskytování přizpůsobených služeb vývoje forem pro značky modifikací, podpora personalizovaných textur a výroby stylingu.

Často kladené otázky a řešení

Q1: Jak řešíte povrchové svary na zadním blatníku motocyklu po vstřikování, které ovlivňují estetiku?
Řešení: Svarové linie se obvykle vytvářejí tam, kde se setkává více toků taveniny. Během fáze návrhu formy používáme software pro analýzu toku formy, abychom optimalizovali umístění a počty vtoků a upravili cestu toku taveniny. Strukturálně jsme přidali přepadové šachty, které odvádějí studený materiál pryč od linie spoje, čímž se eliminují viditelné linie svarů a zajišťuje hladký, estetický povrch blatníků.

Q2: Montážní otvory blatníku mají odchylku od rámu, což ztěžuje montáž. Jak se to zlepšilo?
Řešení: Tento problém je často způsoben nepřesným výpočtem míry smrštění nebo chybami při obrábění. Díky rozsáhlým zkušenostem s exportními formami přesně nastavujeme parametry kompenzace smrštění na základě specifických materiálových charakteristik. Po odběru vzorků zkontrolujeme rozměry dílu pomocí CMM a provedeme jemné doladění formy, abychom zajistili, že rozměry montážních otvorů přesně spadají do tolerančních rozsahů.

Q3: Jak lze získat díly pro údržbu forem vyvážených do zámoří?
Řešení: Naše návrhy forem plně vyhovují mezinárodním standardům. Všechny opotřebitelné díly (jako jsou vyhazovací kolíky, pružiny, posuvné komponenty) využívají standardní systémy komponent jako DME nebo HASCO. Při odeslání poskytujeme podrobné příručky pro údržbu forem a standardní sady náhradních dílů. Zákazníci si mohou zakoupit univerzální standardní díly lokálně pro výměnu, aniž by se spoléhali na původní továrnu, což výrazně snižuje náklady na údržbu.

Q: 10. Pokud chci vyvinout produkt obsahující vstřikované díly, jaký druh pomoci mi můžete poskytnout?

Můžeme poskytnout plnou podporu od kontroly vývoje produktu a konstrukčního návrhu až po výrobu forem, objemové vstřikování, tisk a montáž. Můžeme spolupracovat se zákazníky v raných fázích vývoje produktu, abychom optimalizovali návrhy pro snížení nákladů a lepší vyrobitelnost.

Q: 9. Jaká je politika kvality společnosti?

Společnost vždy dodržuje politiku kvality „Přesnost, vysoká účinnost, kvalita kování“ a je odhodlána poskytovat zákazníkům vysoce kvalitní služby prostřednictvím vyspělých technologií a vynikajícího manažerského týmu.

Q: 8. Jaké jsou vaše konkurenční výhody ve srovnání s jinými podniky s formami?

Naše výhody spočívají v kombinaci singapurské technologie přesných forem, pokročilého výrobního vybavení (rozsáhlé importované CNC a vstřikovací stroje), komplexního výrobního procesu na jednom místě (od návrhu po montáž) a přísného systému řízení kvality certifikovaného IATF 16949.

Q: 7. Kdo jsou vaši hlavní zákazníci a do jakých regionů se produkty vyvážejí?

Navázali jsme dobré kooperativní vztahy se známými společnostmi, včetně britských Land Rover a Triumph Motorcycles, domácích SAIC, Changan, nabíjecích stanic ABB a japonské Tiger Corporation. Naše výrobky jsou vyváženy do zemí, jako je Japonsko, Evropa a Spojené státy. $ $
