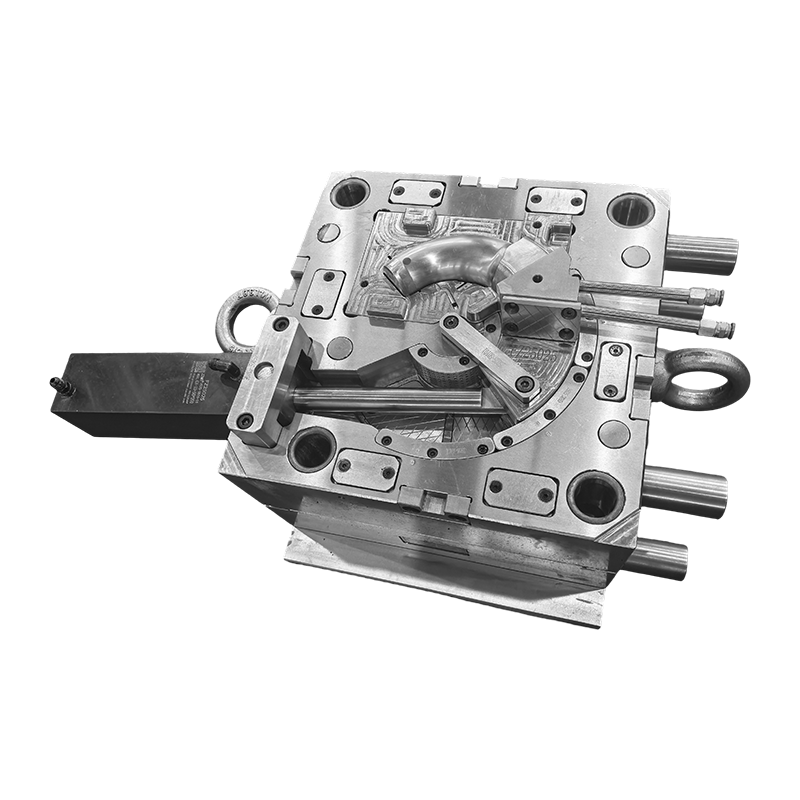

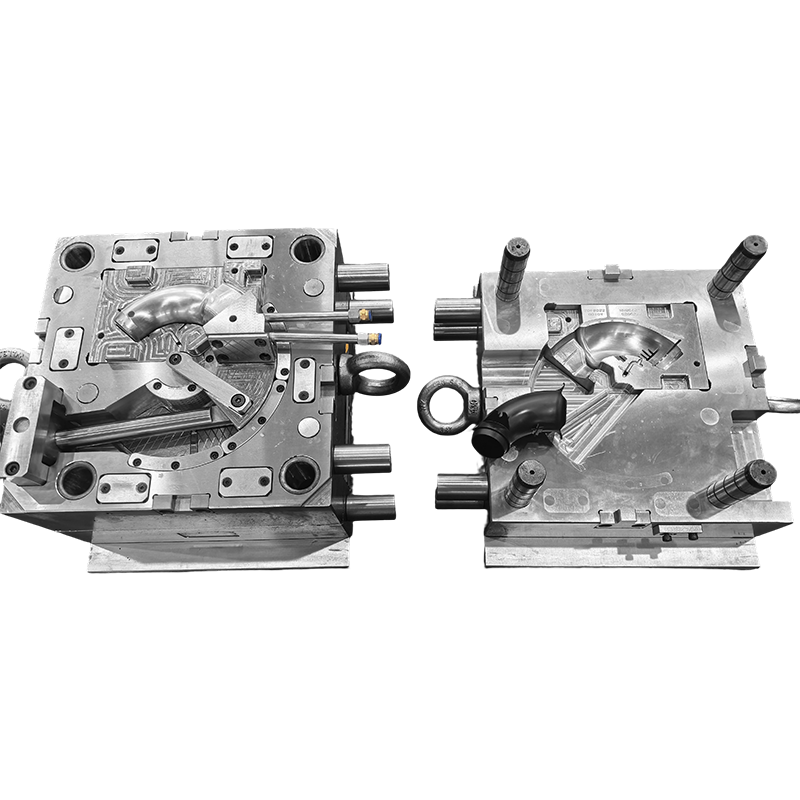

Vstřikovací forma Trumpet Airbox

Základní kompetence

• Technologie výroby forem s akustickou strukturou: Pro mřížky sacího pletiva a komory pro vedení toku využívá ocel forem vysoce leštěné výkonnostní třídy, zpracované přesným EDM a broušením, aby byly zajištěny specifické normy drsnosti povrchu, s hlukem proudění vzduchu pod návrhovými prahy během provozu.
• Schopnost tvarování komplexní struktury: Sání často obsahuje spony, těsnící drážky a vícesměrná žebra. Forma využívá víceposuvné mechanismy a mechanismy pro vytahování vnitřního jádra k zajištění hladkého vyhození podříznutí a přesných montážních rozměrů pro následnou montáž jednotky rohu a rámu.
• Bohaté procesy povrchové úpravy: Podporuje různé povrchové úpravy forem, včetně leptání zrna, matného pískování a lokalizovaných lesklých povrchových úprav, čímž se vytvářejí komponenty sání s jasnou texturou a tekutými liniemi, které jsou v souladu s trendy designu motocyklů.
• Jednorázová dodávka komponent: Kromě výroby forem se možnosti rozšiřují na svařování a montáž plastů, dokončování svařování sacím těsněním a vodotěsnou montáž, aby se snížily náklady na řízení dodavatelského řetězce klienta.

Technické specifikace

• Akustická propustnost: Využívá konstrukční plasty s nízkým odporem proti proudění vzduchu, přičemž lisované součásti vykazují ztráty akustického tlaku pod návrhovými hodnotami v rámci specifických frekvenčních rozsahů, což zajišťuje kvalitu zvuku klaksonu bez zeslabení.
• Rozměrová stabilita: Vědecky uspořádané chladicí kanály účinně řídí míru smršťování při vstřikování, zajišťují rozměrovou konzistenci v rámci velkoobjemové výroby a zabraňují deformaci deformací, která ohrožuje těsnicí výkon.
• Konzistence povrchu: Speciálně upravené dutiny forem produkují součásti bez otřepů a propadů, což zajišťuje jednotnou barvu po lakování nebo pokovování.
• Spolehlivost vyhazování: Úhly úkosu formy a tloušťka žeber jsou přesně vypočítány v kombinaci s vyhazovacím kolíkem a systémy vyhazování vzduchu, aby se zajistilo vysunutí síťových struktur bez poškrábání nebo deformace.

Aplikační scénáře

• Pouliční motocykly: Použitelné pro přívody vzduchu klaksonu, kryty reproduktorů a součásti vedení proudění pro nahá kola, sportovní motocykly a cruisery.
• Terénní motocykly: Výroba forem pro vodotěsné přívody vzduchu na enduro a motokrosových modelech, které vyhovují prostředí s vysokou intenzitou vibrací.
• Skútry: Přední nebo boční přívody vzduchu pro městské modely pro dojíždění, podporují zrnité povrchy a složité tvary.
• Elektrické motocykly: Systémy sání výstražné houkačky pro nové energetické dvoukolky, splňující požadavky na lehkou konstrukci a vodotěsnost.
• Trh s náhradními díly pro motocykly: Zakázkový vývoj a výroba sacích forem pro modifikační značky.

FAQ a řešení

Q1: Krátké záběry nebo neúplné vyplnění mřížky sání motocyklu po formování, jak to vyřešit?
Řešení: To je obvykle způsobeno nedostatečným odvzdušněním formy nebo nadměrným odporem proudění z tenkých žeber. Při návrhu formy začleňujeme odvzdušňovací drážky a vložky z porézní oceli, čímž optimalizujeme přechody tloušťky stěny na křižovatkách mřížek; současné vedení klientů ke zvýšení teploty taveniny a vstřikovacího tlaku k zajištění úplného vyplnění tenkostěnných oblastí.
Q2: Únik vzduchu nebo abnormální hluk po sestavě sacího rohu, co to způsobuje?
Řešení: Často se to týká odchylky rovinnosti těsnící plochy nebo rozměrové nepřesnosti spony. Využíváme přesné broušení během obrábění dutin, abychom zajistili rovinnost těsnícího povrchu v rozmezí 0,05 mm, s nastavitelnými strukturami vložek pro polohy klipů pro usnadnění následné korekce a provádíme úplnou kontrolu lícujících povrchů po lisování, abychom zajistili soulad se vzduchotěsností sestavy.
Q3: Jak u forem vyvážených do Evropy zajistit životnost a pohodlí údržby?
Řešení: S využitím 15 let zkušeností s exportem naše návrhy forem plně vyhovují standardům DME a HASCO. Systémy horkých vtoků využívají mezinárodně značkové komponenty spolu s podrobnými návody na údržbu a seznamy náhradních dílů. Kritické opotřebitelné díly, jako jsou šoupátka a vyhazovací kolíky, mají standardizované návrhy pro místní nákup a výměnu, což zajišťuje dlouhodobý stabilní provoz formy.

Otázka: 10. Pokud chci vyvinout produkt obsahující vstřikované díly, jaký druh pomoci mi můžete poskytnout?

Můžeme poskytnout plnou podporu od kontroly vývoje produktu a konstrukčního návrhu až po výrobu forem, objemové vstřikování, tisk a montáž. Můžeme spolupracovat se zákazníky v raných fázích vývoje produktu, abychom optimalizovali návrhy pro snížení nákladů a lepší vyrobitelnost.

Otázka: 9. Jaká je politika kvality společnosti?

Společnost vždy dodržuje politiku kvality „Přesnost, vysoká účinnost, kvalita kování“ a je odhodlána poskytovat zákazníkům vysoce kvalitní služby prostřednictvím vyspělých technologií a vynikajícího manažerského týmu.

Otázka: 8. Jaké jsou vaše konkurenční výhody ve srovnání s jinými podniky s formami?

Naše výhody spočívají v kombinaci singapurské technologie přesných forem, pokročilého výrobního vybavení (rozsáhlé importované CNC a vstřikovací stroje), komplexního výrobního procesu na jednom místě (od návrhu po montáž) a přísného systému řízení kvality certifikovaného IATF 16949.

Otázka: 7. Kdo jsou vaši hlavní zákazníci a do jakých regionů se produkty vyvážejí?

Navázali jsme dobré kooperativní vztahy se známými společnostmi, včetně britských Land Rover a Triumph Motorcycles, domácích SAIC, Changan, nabíjecích stanic ABB a japonské Tiger Corporation. Naše výrobky jsou vyváženy do zemí, jako je Japonsko, Evropa a Spojené státy. $ $
